发泡胶生产工况特殊，风险属性远超普通车间。生产过程中会产生MDI异氰酸酯有毒废气、环戊烷/丁烷可燃发泡剂蒸气、醇类VOC有机废气，同时伴随聚氨酯微粉尘，属于可燃气体+有毒废气+可燃粉尘复合型风险工况。而洁净车间换气系统的核心作用，是维持车间恒温恒湿、梯度压差、洁净等级，保障配料、灌装工序的生产环境达标，两套系统的工况参数、介质属性、安全标准完全不同，绝对不具备合并共用的条件。

风管合并首要致命风险是易燃易爆安全事故隐患，属于明文规定的重大安全隐患。工艺废气中烷类蒸气密度大于空气，易在管道低洼处积聚，且属于易燃易爆介质；而洁净换气风管为保障车间舒适度，常年保持低速、大流量通风状态。两者合并后，可燃废气会混入洁净通风管路，在吊顶夹层、风管死角、风机腔体持续积聚，一旦遇到静电、设备高温、施工动火火花，极易引发闪爆、燃烧事故。同时，工艺废气中的聚氨酯粉尘与可燃气体混合后，会大幅提升爆炸敏感度，爆炸破坏力成倍增加，且火情会通过连通风管快速蔓延至整个洁净车间，造成全域灾害。

其次会直接导致洁净车间等级彻底失效，产品批量报废。发泡胶万级、十万级洁净车间，依靠独立的新风过滤、正压换气系统，阻隔外界粉尘与杂质，保障胶体成型质量、避免阀门堵塞、产品发泡瑕疵。风管合并后，未处理的工艺废气、微粉尘、腐蚀性雾气会随通风系统回流、串入洁净生产区，破坏车间梯度正压，造成尘埃粒子超标、空气异味残留。同时废气中的腐蚀性介质会附着在FFU滤网、净化彩钢板、设备表面，造成滤网堵塞、板材腐蚀、设备故障，不仅大幅提升运维成本，还会导致生产的发泡胶出现颗粒杂质、发泡不均、密封性差等质量问题，造成批量产品报废。

此外，风管合并会引发环保超标与行政处罚风险。工艺废气属于有组织污染废气，必须经过喷淋洗涤、化学吸附、活性炭净化等专业设备处理达标后高空排放；而洁净换气风属于普通无尘新风，无环保治理要求。两套系统合并后，工艺废气会被稀释分流，导致废气治理设备处理负荷不足、净化不彻底，出现废气超标排放、异味扰民等问题。同时混流管路会造成污染物交叉反应，生成次生有毒有害物质，进一步加重排放超标问题，一经环保部门检测核查，将面临整改、罚款、停产整治等处罚。

最后会造成长期运维成本翻倍，得不偿失。两套系统风压、风速、运行逻辑完全不同，工艺废气需要高风压、针对性防爆排风，洁净换气侧重匀速恒温通风，合并后会出现气流紊乱、风压失衡、管路积液积尘等问题。废气中的粘稠胶体微粒、粉尘极易堵塞洁净风管与过滤系统，导致滤网频繁更换、风机超负荷损坏、风管积热积尘，不仅增加日常运维成本，还会诱发吊顶夹层阴燃、线路过热等隐患，抵消前期节省的建设成本，埋下长期安全隐患。

华创工程认为：工艺废气风管与洁净车间换气风管合并，是典型的“省小钱、酿大祸”的违规操作。对于发泡胶这类高危化工洁净车间，必须严格执行风管独立布设原则，工艺废气单独收集、专项治理、防爆排放，洁净换气系统独立运行、梯度控压、恒温恒湿，两套系统物理完全隔离、设备独立、管路分开，这既是安全生产与环保合规的硬性要求，也是保障车间洁净等级、产品品质、企业长效稳定运营的核心基础。

一、洁净车间生产、施工专项防火管控

洁净车间区别普通仓库：有无尘、环氧地坪、彩钢夹芯板、风管保温、过滤棉、大量有机溶剂、密闭空间，起火蔓延更快、扑救难度更高，施工阶段是火灾最高风险期。

（一）施工前前置防火措施

区域硬隔离分区

施工区与洁净生产区、仓储区采用防火岩棉彩钢板完全隔断，禁止只用塑料膜、无尘布简易分隔；穿墙管线缝隙用防火泥封堵。

划定动火专属作业间，远离滤材堆放间、原料仓库、溶剂暂存柜、成品栈板区，最小安全距离≥10m。

清空施工半径 5 米内所有可燃物：过滤棉、纸箱、泡沫保温、油漆、稀释剂、无尘纸、塑料包装。

物料分类管控

油漆、清洗剂、异丙醇、稀释剂等危化溶剂限量领用，现场存量不超过当班用量，剩余当日退回防爆危化柜，车间禁止大量存放。

聚氨酯保温、海绵、泡沫滤材、木质托盘集中转移至室外仓库，严禁堆放在施工点位周边。

洁净专用无尘布、擦拭布统一收纳金属阻燃收纳桶，不得随意堆放。

施工方案防火审批

所有动火（切割、焊接、打磨、热熔）、电钻开槽、高温烘烤作业必须办理动火作业许可证，明确监护人、灭火器材、撤离路线；夜间、停产施工升级双人监护。

（二）施工过程现场防火管控

动火作业刚性标准

动火下方铺设防火毯，接火花托盘，防止高温熔渣引燃地坪缝隙、保温棉、电缆外皮。

配备 2 具 4kg 干粉灭火器 + 1 桶消防沙，洁净车间增设二氧化碳灭火器（避免干粉污染洁净环境）。

监护人全程在岗，不得兼做其他施工，动火结束后留守 30 分钟确认无阴燃再离场。

电气施工防火（高发起火点）

临时施工电缆采用阻燃橡套线，架空敷设，禁止拖地碾压、缠绕金属构件；插座带漏电 + 过载保护，严禁多个大功率工具串接插排。

禁止私拉乱接取暖器、热风枪、大功率照明，高温工具使用时下方隔离可燃物。

电缆穿墙、穿吊顶做防火封堵，防止高温引燃吊顶内保温材料。

洁净特殊结构防护

彩钢夹芯板吊顶 / 隔墙施工，严禁直接电焊、打磨板面；夹芯层若为聚苯乙烯泡沫，施工前局部拆除更换防火岩棉。

通风风管、FFU 保温施工，热熔粘接时局部隔离过滤段，风管内提前清理纤维、粉尘，防止高温引燃积尘。

环氧地坪打磨切割作业，持续湿式降尘，打磨粉尘及时清扫，粉尘堆积遇火花极易自燃。

现场巡查机制

每 2 小时防火巡检，重点查溶剂桶、临时线路、吊顶缝隙、保温夹层、废料堆放点；午休、下班全面清场，切断施工临时总电源。

（三）施工后收尾防火

彻底清理施工废料、粉尘、擦拭废布，全部清运室外，不在车间内过夜堆放；

恢复防火封堵、隔断，拆除临时电缆，恢复消防通道、喷淋、烟感遮挡部位；

施工完成后连续 24 小时重点区域火情巡查，排查阴燃隐患（夹芯板、保温层内部暗火）。

二、洁净车间火情、温度动态监测：完全可实现全维度实时动态管控

洁净车间可搭建物联网一体化动态监测系统，区分温度监测、火情预警两类数据，24h 在线、实时上传、超限报警、历史追溯，适配无尘防爆环境。

（一）温度动态监测体系（分级部署，全覆盖）

1. 点位分层布设

1）环境常温监测（洁净区通用）

吊顶夹层、FFU 机组、风管内部、空调机房、仓储原料区、危化暂存间布置数字温湿度传感器；

实时监测环境温升，预判溶剂挥发、粉尘自燃风险，数据 10~30 秒刷新一次。

2）设备高温监测（起火核心源头）

配电箱、临时施工配电柜、电缆桥架、风机电机、加热设备加装红外测温传感器 / 铂电阻测温探头；

监测线路端子、电机外壳、母线排温升，提前预警过载、短路发热。

3）危化区域高精度测温

溶剂存放间、调漆间使用防爆型温感，同步监测温度 + 挥发性气体浓度，温度超 30℃自动弹窗报警。

4）仓储区域大面积测温

原料 / 成品仓库加装分布式光纤测温（长距离无死角），实时监测栈板堆积温升，识别物料内部蓄热自燃。

2. 动态监测功能

自定义温度阈值：正常 / 预警 / 高温三级区间，如危化间温度＞28℃触发预警，＞35℃紧急报警；

实时大屏动态展示：各区域温度曲线、实时数值、点位地图；

历史数据存储导出，支持按班次、施工时段复盘温升异常；

联动通风、排风设备：温度超标自动开启防爆排风，降低溶剂挥发自燃风险。

（二）火情动态监测系统（多级预警，早于明火）

洁净车间不能仅依赖传统烟感，采用复合式分层火情监测，实现早期阴燃监测：

前端感知设备（洁净专用无尘型）

吊顶：复合烟温一体探测器（烟浓度 + 环境温度双参数动态采集）；

夹层 / 吊顶内部：极早期吸气式感烟探测器（VESDA），捕捉微量阴燃烟雾，比普通烟感提前数十分钟预警，完美适配洁净密闭夹层暗火；

施工动火点位：移动式无线烟温传感器，施工期间临时布设，完工拆除；

仓储高位：红外火焰探测器，识别明火光谱，杜绝原料堆垛起火蔓延。

动态预警联动机制

分级报警：一级预警（微量烟雾 / 小幅温升）推送巡检人员手机；二级报警（持续升温、烟雾浓度上升）声光现场警报 + 推送管理、安保；三级火警联动消防主机，启动喷淋 / 气体灭火、关闭新风风管防火阀、切断区域供电。

全流程动态可视化：系统地图实时标红异常点位，同步显示该点温度、烟雾浓度变化曲线，直观判断隐患发展趋势；

无线传输适配施工场景：临时施工区域采用电池供电无线监测终端，无需布线，随施工点位移动调整。

（三）系统配套管理能力（适配车间施工全周期）

施工专项模式切换：开工后自动调高监测灵敏度，增加动火点位专属监测面板；施工结束恢复常规洁净监测标准；

移动端远程动态查看：管理人员手机小程序 / APP 随时查看各区域实时温度、火情状态，异地也能监控施工现场；

数据联动台账：自动记录每次温度超限、火情预警时间、点位、处置记录，满足消防验收、安监检查要求；

防爆、无尘适配：所有传感器外壳光滑无积尘，危化区采用防爆 Ex 认证设备，不破坏车间洁净等级。

三、施工防火 + 动态监测组合落地建议

短期施工临时方案

动火区域布置移动式无线温烟一体监测仪，搭配防火隔离、限量危化品管理，施工结束拆除监测设备，成本低、部署快；

长期洁净车间改造 / 扩建

安装固定吸气式极早期烟感 + 分布式光纤测温，全覆盖吊顶、风管、仓储、配电区，搭建统一物联网监测平台，实现永久动态监测；

管理闭环

动态监测预警信息同步推送现场施工监护人，发现温升、烟雾异常立即停工排查，做到监测 - 预警 - 处置 - 记录全动态闭环，从源头降低车间仓库火灾事故。

长久以来，3D打印线材洁净车间在行业固有认知里，一直是高投入、高门槛的代名词。受传统净化工程报价体系、高端设备配置、标准化施工流程的固化影响，业内普遍默认十万级洁净车间落地成本高昂，动辄大几十万甚至上百万的投入，成为无数中小线材生产企业、初创入局者的核心痛点。高昂的建厂成本，不仅抬高了行业准入门槛，也让很多中小企业只能在无净化、低标准的生产环境中勉强运营，线材粉尘、杂质、静电瑕疵等问题频发，难以突破品质瓶颈，行业也逐渐陷入“高端做不起、低端卷价格”的尴尬僵局。

正因如此，当我推出这套实打实、可落地、可验收的30万十万级3D打印线材洁净车间方案后，迅速打破了行业多年的价格与认知壁垒。十天200+的精准浏览量，不是流量噱头，而是整个行业最真实的需求反馈：无数中小厂商、初创团队，急需一套低成本、标准化、适配线材生产工况的洁净解决方案，摆脱高价建厂的桎梏。

而随之而来的“内卷”争议，也恰恰戳中了行业当下的矛盾核心。很多同行认为，我把十万级洁净车间的成本压到30万，是打破了行业原有价格体系，拉低了整体利润空间，属于恶性内卷。但在我看来，这从来不是无序内卷，而是行业去泡沫、回归务实生产的良性破局。

所谓的低价，从来不是偷工减料、缩减核心净化功能，而是依托3D打印线材生产的专属工况，剔除传统洁净车间通用方案中的冗余配置、溢价环节、无效配套。针对线材生产核心需求，聚焦粉尘管控、湿度调控、静电消除、密封防尘、气流净化等核心洁净指标，保留十万级验收标准的核心功能，简化非必要的豪华装修、冗余设备、过度施工，通过优化设计、整合供应链、精简施工流程，精准压缩无效成本，让洁净车间不再是大企业的专属配置，让中小企业也能低成本实现标准化洁净生产。

当下3D打印线材行业的真正内卷，从来不是“低成本做高标准”，而是无数企业放弃品质升级、扎堆低价混战，在低端市场互相压价，却无力改善生产环境、提升产品品质，最终导致行业低端同质化严重、高端产能不足的畸形格局。而这套30万洁净车间方案，本质上是倒逼行业跳出低价无效内卷，把竞争从“拼价格”转向“拼品质、拼性价比、拼落地能力”。

十天的流量热度、同行的热议争议，都印证了行业的迫切需求。未来，3D打印线材行业的核心竞争力，终将回归生产标准化、产品高品质。我始终坚持，真正的行业革新，不是抬高门槛收割利润，而是降低门槛普及标准，让更多从业者能用亲民成本，做出达标、稳定、高品质的3D打印线材，推动整个行业从无序低价内卷，走向标准化、精细化、高品质的良性发展赛道。

一、方案背景

3D 打印车间分 3 种配置，面积越小单价越高（风管、FFU、隔墙、检测固定成本分摊拉高单价），全部含：墙板吊顶、防静电地坪、FFU 净化、恒温恒湿、废气排风、电气、施工调试、第三方验收，不含打印机、烘干箱、喷砂设备。

十万级 ISO8（FDM 普通线材打印，无粉末 / 光固化）

单方造价：1800～2200 元 /㎡

30 万可做面积：136～166㎡

适用：仅 FDM PLA/ABS 线材，无粉尘、无树脂 VOC 强排风，仅基础恒温除湿、简易废气活性炭处理。

二、落地配置：30 万做 100㎡标准万级 3D 打印车间

1、预算拆分（总价 30 万，100㎡，单方 3000 元 /㎡）

围护结构（75mm 岩棉净化板、圆弧转角、洁净门、传递窗、吊顶）：9.3 万

净化暖通系统（FFU 高效过滤、恒温恒湿机组、独立排风、废气处理、压差控制）：12 万

防静电地坪（环氧防静电自流平）+ 给排水：3.2 万

防爆净化电气、照明、等电位接地：3.5 万

设计、施工、72h 空吹、第三方洁净度检测、竣工资料：2 万

2、100㎡平面功能分区（合理分配）

核心打印区：65㎡（摆放 FDM/SLA/SLS 设备，万级正压）

原料干燥储存间：12㎡（恒温除湿密封库房）

负压后处理隔间（清洗 / 打磨）：15㎡（独立负压排风，防粉尘、树脂气味扩散）

缓冲更衣 / 物流通道：8㎡（人流物流分离，风淋预留位）

最后，华创工程在这里总结一下：洁净等级是核心，如果只做 FDM 线材、不需要严格万级，30 万能做到 160㎡左右；做金属 3D 打印防爆车间，仅能做到 70㎡上下。在施工面积上，其实面积越小单价越高；如果施工的过程中，涉及到部分增项，还有可能压缩面积。若只做 50㎡，万级标准单价会涨到 3800 元 /㎡，30 万仅能做 75㎡以内；100㎡以上规模效应，单价可下浮 10%~15%。如需增加独立风淋室、防爆泄爆墙、深度废气光氧催化、废水预处理，会额外增加 3~6 万成本，同等预算下面积减少 10~20㎡。一二线城市人工上浮 15%，同等预算面积缩减 10%~15%；三四线城市取下限面积。

梯度压差是净化车间核心的 4 大底层原因：

一、压差直接决定气流流向，从根源杜绝交叉污染（最核心逻辑）

净化车间的洁净、污染分区本质是靠空气压力实现单向气流：高压区空气只会往低压区流动，空气不会倒流。

以你前面两类项目举例：

PCR 实验室：试剂准备区 (+10Pa)→标本区 (-5Pa)→扩增区 (-10Pa)→产物区 (-20Pa)，空气只能从干净区流向高污染产物区，高浓度核酸气溶胶绝对不会反流污染试剂，一旦压差倒置，整批实验全部作废，无法通过卫健验收。

十万级 FDM 3D 打印车间：打印洁净区 (+8Pa)＞缓冲间 (+3Pa)＞打磨后处理负压间 (-5Pa)。室外灰尘、打磨塑料碎屑、VOC 废气只会被锁在负压隔间，不会窜进主打印区，避免线材吸附粉尘、打印件出现瑕疵。

如果没有梯度压差：开门、人员走动、设备排风时，污染空气会乱窜，洁净区粉尘、污染物浓度直接超标，洁净等级失效。

二、压差稳定守住洁净等级，保证车间洁净度达标

ISO8/ISO7 洁净车间靠持续过滤新风维持低粉尘环境，微正压梯度是隔绝外界脏空气的屏障：

洁净区维持 5~10Pa 正压，室内空气压力高于室外，门缝、门窗缝隙只会向外溢风，楼道、室外的灰尘、毛絮无法倒灌进车间；

若压差为 0 甚至负压，外界含大量尘埃的空气会持续渗入，FFU 高效过滤器再强也扛不住持续进灰，尘埃粒子检测直接不合格，无法通过第三方验收、客户验厂；

负压污染区依靠更低压力，把粉尘、有机废气牢牢锁在隔间内，统一集中外排，不扩散至生产区。

三、压差控制直接决定产品良率，是生产工艺刚需

1. 3D 打印 FDM 车间场景

车间湿度 35%~50% RH、粉尘极少是打印良品关键：

压差紊乱会导致室外潮湿空气、打磨粉尘窜入打印区；线材吸潮会出现气泡、层裂、翘曲；零件表面粘粉尘产生毛刺、瑕疵，报废率大幅上升。

2. PCR 分子实验室场景

气溶胶污染是分子实验最大风险：压差失效造成产物气溶胶反流，会出现假阳性，检测结果完全失真，医院、第三方检测机构会出现重大医疗事故。

3. 通用电子 / 医药洁净车间

粉尘反流会造成电路板短路、药品杂质超标，直接造成批量报废。

四、压差是洁净车间所有通风系统的 “指挥中枢”，所有净化设备围绕压差设计

整套净化暖通（FFU、新风机、独立排风、风阀、过滤器）的设计目标，就是稳定维持梯度压差：

新风机组负责给洁净区补风，建立正压；

污染区独立排风持续抽风，制造负压；

手动 / 电动风量调节阀全部用来微调各区压差，形成稳定梯度；

压差表是车间必装实时监测仪表，一旦压差偏离标准，代表通风系统故障、门窗漏风、过滤器堵塞，能第一时间预警。

一、温湿度控制（核心条件，直接决定打印精度与良品率）

通用基准区间

常规车间：温度 20～25℃，昼夜波动≤±2℃；相对湿度 35%～50%RH，严禁空调直吹、阳光直射外墙与设备。

分工艺严格标准

FDM 线材打印（ABS、PC、尼龙）

温度 20～30℃，湿度＜40% RH；高湿会造成线材吸水，出现气泡、拉丝、层裂、翘曲变形。

SLA/DLP 光固化树脂打印

温度 22～28℃，湿度＜50% RH；温度波动会改变树脂粘度，造成曝光不均、尺寸漂移。

SLS 尼龙粉末烧结

温度 20～26℃，湿度＜45% RH；粉末吸潮结块，铺粉不平，降低粉末回收率。

SLM 金属粉末打印（钛合金、不锈钢）

恒温 20±2℃，湿度＜40% RH；车间保持微正压，防止水汽进入成形舱；舱内氧含量控制在 500ppm 以内。

二、空气洁净度与粉尘控制

普通 FDM、光固化车间

空气中粉尘≤0.5mg/m3；地面采用环氧防静电地坪，湿式清扫，禁止干扫扬尘。

SLS 粉末烧结车间

达到 ISO 8 级洁净标准，配置初效 + 中效 + 高效过滤新风系统，防止外来粉尘污染粉末原料。

SLM 金属打印车间

独立密闭隔间，负压集尘；金属粉末区独立隔离，防止铝、钛合金粉尘混料；配备粉尘浓度监测仪。

管控要点

打印区与后处理打磨区物理隔断；废粉、余料密闭回收，杜绝粉尘扩散。

三、通风与废气治理（职业健康 + 环保）

换气次数

普通打印车间：每小时换气≥6 次；多机集群车间≥10～15 次新风置换。

分类型排风要求

FDM 高温挤出：加装设备排风，去除 VOC 烟尘、塑料挥发物；

光固化树脂：强制外排，收集丙烯酸类有毒挥发气体，活性炭 + 废气净化装置；

粉末打印：配套除尘机组，防止可燃粉尘积聚。

3. 安全红线：密闭空间严禁无排风连续生产，可燃粉尘区域严格控制粉尘浓度，防范粉尘爆炸。

四、供电与电磁环境

电源：独立稳压供电，电压波动≤±2%，配备不间断 UPS，避免断电造成打印报废、设备卡机。

接地：整机可靠防静电接地，地线电阻＜4Ω；金属打印设备单独接地。

电磁干扰：远离焊机、大功率变频器、高频设备，避免干扰激光传感器、伺服电机，造成走位偏差。

五、地面、承重与震动要求

地面：防静电环氧地坪，无缝不起砂；

承重：工业金属打印设备地面承重≥10kN/㎡，防止长期受压沉降变形；

防震动：远离行车、冲压设备；地面做减震处理，震动值控制在 0.05mm/s 以内，避免层纹、尺寸超差。

六、光照条件

光固化车间：杜绝自然光、紫外线直射，采用黄光（琥珀色防爆灯）照明，防止树脂提前固化；

FDM、金属打印车间：普通白光工业照明，照度≥300lx，便于质量检验。

七、材料分区储存环境

线材、尼龙粉末：密闭干燥仓，湿度＜35% RH，配置干燥剂与恒温除湿机组；

液态光敏树脂：阴凉避光仓库，温度 15～25℃，分区存放，远离热源；

金属合金粉末：惰性气体密封保存，单独库房，控湿防潮，防止氧化结块。

八、消防与安全环境

粉尘车间：使用防爆电气、防爆开关；配置粉尘灭火器材；

树脂、有机溶剂区域：防泄漏托盘，设置应急吸收棉，配备通风防爆设施；

车间分区：打印区、后处理区、物料库房、质检区相互隔离，人流物流分开。

九、车间气压布局

粉末作业房间保持微正压，外界灰尘无法倒灌；打磨后处理区域保持微负压，粉尘不外溢到打印区。

如果你需要，我可以把以上内容整理成可直接用于厂房环评、车间装修方案的正式条文版本。

3D打印万级洁净车间装修施工方案

一、工程概况

1.项目用途

本洁净车间用于SLA光固化、SLS尼龙粉末、FDM工业线材3D打印生产，包含打印洁净区、原料干燥储存区、后处理负压隔间、缓冲更衣区、物流传递区、废气处理机房。

2.洁净等级

核心生产区：ISO8级（万级洁净室）；缓冲走廊：十万级；打磨后处理间：负压普通净化间。

3.设计控制指标

1）温度：22～26℃，温度波动≤±2℃；

2）相对湿度：35%～50%RH；

3）室内正压：5～10Pa，后处理间维持负压-5～-10Pa，形成梯度压差；

4）换气次数：万级洁净区≥22次/h；

5）防静电：整体接地电阻≤4Ω；

6）照明：光固化区域采用黄光防爆灯，其余区域白光净化灯，工作面照度≥300lx。

4.执行规范

《洁净厂房设计规范》GB50073

《建筑装饰装修工程质量验收标准》GB50210

《防静电工程施工与质量验收规范》GB50944

《通风与空调工程施工质量验收规范》GB50243

二、总平面布局与人流物流设计

（一）功能分区划分

1. 洁净外区：更衣室、鞋靴更换间、办公区、废气机房；

2.缓冲区：二更+风淋室、物料拆包间；

3.核心洁净区：3D打印生产区、密闭原料库房；

4.污染区：零件清洗间、喷砂打磨间、废液暂存间，独立隔间负压隔离。

（二）动线规划

1.人流：普通更衣室→二次更衣→风淋室→洁净生产区，严禁逆向通行；

2.物流：外包装拆除间→消毒缓冲间→互锁传递窗→洁净车间；

3.污物流：成品与废渣从专用传递窗运出，粉尘、清洗废液单独外运；

做到人流、物流、污物流三通道完全分离，杜绝交叉污染。

（三）压差布局

1）打印主车间：微正压，阻挡外界灰尘渗入；

2）缓冲走廊：中压；

3）打磨清洗隔间：负压，粉尘与VOC气体不外溢；

4）机房与室外保持常压。

三、围护结构装修施工方案

1.墙体工程

1.主材：75mm岩棉机制净化彩钢板，A级防火，具备防静电、耐有机溶剂腐蚀性能；金属粉末打印区域选用防爆型净化板。

2.施工要求：板材竖向拼接，所有板缝平整严密，内壁接缝全部打中性防霉硅酮密封胶。

3.死角处理：所有墙与墙、墙与地面、墙与顶板交接位置全部安装R50铝合金圆弧转角，彻底消除积灰死角。

4.墙体不得预留明槽，水电管线全部暗敷于夹层内。

2.吊顶工程

1.顶板采用同型号50mm净化彩钢板，吊顶净高控制在2.7～3.0m；顶板上部预留技术夹层，布置风管、电缆、给排水管道。

2.开孔处理：FFU风机口、风口、灯具、消防探头开孔裁切整齐，四周加装密封压条，打胶密封，杜绝漏风、漏尘。

3.吊顶骨架采用镀锌轻钢龙骨，牢固承重，防止长期使用变形开裂。

3.门窗工程

1.洁净门：双层密闭洁净平开门，四周带橡胶密封条，门框与墙板无缝对接；粉尘作业区采用防爆洁净门。

2.观察窗：双层中空钢化玻璃窗，嵌入式平齐安装，玻璃四周密封打胶。

3.物料口配置不锈钢互锁传递窗，双门不能同时开启，防止空气对流破坏压差。

4.光固化车间：封闭所有采光窗户，阻断紫外线，防止光敏树脂提前固化。

四、地面施工方案

1.地面结构层次（从上至下）

防静电环氧自流平面层→导电铜网→环氧中涂砂浆层→环氧底漆→水泥基层防潮处理。

2.施工技术要求

1.原水泥地面打磨除尘，涂刷防潮底漆，杜绝地面返潮结露；

2.铺设铜箔导电网，网格间距2m×2m，铜网统一接入车间接地网；

3.整体做成无缝自流平，表面致密光滑，粉末无残留、不渗料，耐酒精、丙酮等清洗剂腐蚀；

4.地面向清洗地漏做1%排水坡度，便于冲洗排污；

5.地面伸缩缝全部用密封胶填平，保持整体无缝洁净。

3.适用区分

- FDM、光固化车间：普通防静电环氧自流平；

- SLS/SLM金属粉末车间：加厚耐磨防静电自流平地坪。

五、净化通风与暖通系统施工

1.空气净化配置

1.新风系统：初效过滤器→中效过滤器→送风静压箱，接入吊顶FFU风机过滤单元（HEPA高效滤网）。

2.换气保障：万级洁净室均匀布置FFU，保证室内换气次数满足设计值，室内气流均匀无死角。

3.压差控制：安装压差监测仪表，手动调节风阀稳定各区压力梯度。

2.温湿度系统

1.吊顶夹层内暗装恒温恒湿空调风管，安装散流风口，气流侧送侧回，避免直吹3D打印设备造成温度波动。

2.外墙墙体增设保温隔汽层，防止墙体凝露，稳定车间温湿度。

3.排风与废气治理（环保必备）

1.FDM高温挤出工位：设备单独支管排风，废气接入活性炭吸附装置，处理塑料VOC烟气；

2.SLA光固化清洗工位：集气罩集中排风，配套活性炭+光氧催化废气设备，处理树脂有机废气；

3.打磨喷砂隔间：负压排风+脉冲除尘机组，控制粉尘浓度，防止可燃粉尘积聚；

4.所有排风管道独立铺设，洁净区内无明管。

六、电气系统施工

1.线路全部穿镀锌钢管暗埋于墙板与吊顶夹层内，洁净室内无裸露电线。

2.开关、插座全部采用嵌入式齐平式净化插座，表面平整不积灰。

3.粉尘区域所有电器灯具、风机、开关全部选用防爆等级产品。

4.照明配置：

- 打印与质检区：白光密闭净化灯，照度≥300lx；

- 光固化作业区：琥珀色黄光防爆灯，隔绝紫外波段光线。

5.整体做等电位联结：墙板、吊顶、地坪铜网、设备外壳全部连通，统一接入接地极，接地电阻≤4Ω，及时导出静电。

七、给排水与废液收集

1.洁净区内只设置嵌入式不锈钢清洗水池，下水加装水封，防止室外气体倒灌。

2.有机溶剂清洗废液采用密闭管道接入废液收集桶，严禁直排下水道。

3.给排水管道全部暗装，墙面不开明槽，管道穿墙处密封封堵。

八、消防工程施工

1.烟感、温感探头采用嵌入式齐平安装，与顶板保持同一平面，不留卫生死角。

2.喷淋头选用洁净室专用嵌入式喷头。

3.利用防火净化板划分防火分区，满足厂房消防规范。

4.粉末作业间预留泄爆面，配置干粉灭火器材，严格满足粉尘防爆消防要求。

九、施工工序与洁净收尾

1.总体施工顺序

基层处理→地坪施工→墙板安装→吊顶龙骨→顶板拼装→风管管线预埋→门窗安装→打胶密封→净化设备安装→全面清洁→连续风机空吹72h→竣工验收检测。

2.洁净密封处理

所有板材接缝、穿墙孔洞、灯具开孔、风口四周必须连续打胶，胶缝光滑连续，无断点、无气泡，杜绝漏风。

3.竣工清扫

1.拆除所有施工保护膜，自上而下湿式清扫，禁止干扫扬尘；

2.使用无尘布擦拭墙板、顶板、地面；

3.开启整套净化系统连续吹扫72小时以上。

十、竣工验收检测项目

1.尘埃粒子浓度检测（万级洁净度检测）；

2.各区静压差检测；

3.室内温度、相对湿度稳定性测试；

4.防静电接地电阻测试；

5.照度与密封性检查；

6.废气、粉尘排风系统风量验收；

所有项目合格后方可投入3D打印生产。

十一、安全注意事项

1.树脂、有机溶剂存放区做好防渗防泄漏；

2.金属粉末车间严控粉尘浓度，定期清理除尘设备，防范粉尘爆炸；

3.洁净车间禁止明火，所有动火作业办理审批手续。

第一部分 基础合规总纲（新国标强制条款）

适用对象：食品生产清洁 / 准清洁 / 一般作业无尘车间；2026 年 9 月 2 日起强制实施，替代 GB 14881-2013

车间严格三区物理划分：清洁作业区、准清洁作业区、一般作业区，无动线交叉、无折返

人流、原料物流、成品物流、废弃物垃圾通道四通道独立物理隔离，禁止共用缓冲、门体

区域压差梯度：清洁区＞准清洁区＞一般作业区＞室外，洁净区与相邻低洁净区压差≥10Pa

全车间防交叉污染、防潮防霉、全链路防虫设施同步施工、同步验收

所有硬件满足 HACCP 危害分析硬件监控需求，预留监测、记录、纠偏配套点位

第二部分 厂区外围防虫土建施工专项清单（广州地区强化项）

一、围墙与基础防鼠

厂区围墙底部 30cm 高实心混凝土挡鼠带，无孔洞、缝隙

电缆沟、给排水管沟穿墙 / 穿围墙孔洞全部防火防霉密封胶封堵，内部加装孔径≤1.2mm 不锈钢防鼠网

地下管网检查井、雨水井全密闭加盖，井内增设双层防虫防鼠格栅

厂房外墙与绿化隔离带≥1.5m，不种植果树、低矮灌木、藤蔓（广州湿热易滋生飞虫、蟑螂）

二、排水系统防虫

厂区排水沟坡度≥1.5%，无积水死角；排水沟出口双层金属防虫格栅

垃圾站独立设置，远离生产车间≥25m，全密闭围护、独立排风、防渗冲洗地面

三、外墙通风洞口防虫

所有外墙新风口、排风口、百叶通风口固定不锈钢防虫网，孔径≤1.2mm，不可徒手拆卸

通风百叶增设防雨挡板，防止雨水、蚊虫随气流倒灌车间（广州雨季专项）

第三部分 无尘车间围护结构施工验收清单（新国标硬指标）

墙面、地面、吊顶板材无缝拼接，所有阴阳角圆弧过渡 R≥50mm，无积尘积水藏匿缝隙

洁净区地面采用防滑、耐酸碱、无缝环氧 / 聚氨酯地坪，无伸缩缝、凹坑

车间门窗无门槛设计，密封胶条完整无破损；清洁区传递窗机械双门互锁

所有管线、设备穿墙、穿吊顶孔洞采用食品级防霉密封胶完全封堵（虫害藏匿重点管控项）

外墙内侧增设防潮保温层，杜绝广州高温高湿环境墙面冷凝水（HACCP 生物危害管控）

库房货架离地≥15cm、离墙≥10cm，图纸预留固定安装点位

第四部分 人流 / 物流缓冲间 + 入口防虫系统清单（强制标配）

1. 人员主入口缓冲

雨具消毒缓冲间（广州多雨新增）+ 二次更衣 + 洗手消毒 + 风淋室串联动线

车间内门外侧配套风幕机，出风口风速≥7.6m/s，向外吹风阻隔飞虫

缓冲间、更衣间安装粘捕式灭虫灯（无虫尸飞溅），洁净生产区内禁止紫外灭虫灯

2. 原料 / 成品物流卸货缓冲

卸货区全密闭防撞卷帘门，密封胶条完整，夜间关闭无缝隙

物流缓冲间独立压差隔离，配套捕虫灯、洗手消毒池、原料消杀台面

卸货区地面快速排水地漏，深水封 + 不锈钢防虫内芯双重防护

3. 车间内部排水防虫地漏

全车间地漏统一深水封结构，配备可拆卸防虫金属芯

高湿蒸煮、清洗区域地漏加密设置，每日补水水封，防止蛾蠓、蟑螂滋生

第五部分 净化暖通空调系统合规清单（适配 GB14881-2025+HACCP 监控）

清洁作业区新风三级过滤：初效 G4 + 中效 F8 + 高效 HEPA H14，过滤器可拆卸检修、更换

风管内壁光滑无积尘，每段风管预留清洗检修口，图纸标注检修通道

暖通系统配套独立除湿机组，车间常年湿度控制≤65% RH（广州防霉、抑制虫害繁殖核心）

分区压差传感器在线安装，中控可实时读取压差数据（HACCP 关键限值监控硬件）

粉尘类食品车间（谷物、粉剂、烘焙）设置独立负压除尘系统，与洁净区气流完全隔离

空调回风、静压箱无外露缝隙，所有对外排风加装防虫网

第六部分 虫害控制专项图纸 & 施工交付清单（单独成册，食药监核查必备）

《全厂虫害防控点位布置施工图》：粘鼠监测站、粘虫灯、风幕、防虫网、防鼠网坐标标注

外围防鼠、排水沟防虫格栅大样图，明确不锈钢材质、孔径、固定工艺

车间地漏防虫芯、管道孔洞密封节点详图

竣工交付全套防虫设施出厂合格证、安装验收记录表

《车间虫害硬件运维手册》：设施检查周期、破损更换标准、日常封堵维护要求

第七部分 HACCP 体系配套硬件预留施工清单（新国标附录强制要求）

虫害污染、交叉污染、微生物超标均为生物类 CCP（关键控制点），施工必须预留配套硬件：

全车间分区温湿度在线监测探头，数据可存储导出（监控湿度霉菌、虫害繁殖条件）

洁净区压差实时记录仪，异常压差自动预警（防止室外虫、微生物倒灌）

净化机组运行状态采集接口，记录风机、过滤器运行时长，用于体系验证

独立化学品存放隔间（存放消杀、清洗药剂），远离食品作业区，防渗、上锁管控（化学危害 CCP）

车间独立留样间、监控摄像头点位（全流程溯源）

图纸预留各类监测设备供电、布线线槽，竣工交付监测点位台账

第八部分 广州地区本地化专属改造升级项（投标差异化加分项）

外墙、吊顶增加防白蚁防腐板材，管线穿墙增设白蚁阻隔层

所有室外防虫网加厚不锈钢材质，适配台风、多雨气候不易锈蚀破损

缓冲间加大空间设计，适配雨天货车卸货、人员携带雨水带入蚊虫场景

空调除湿机组功率放大一档，应对华南夏季高湿、梅雨季冷凝水问题

提供本地市场监管 SC 审查配套资料模板，包含虫害消杀记录、HACCP 监控记录表

第九部分 竣工报验全套交付资料清单

建筑总图、三区洁净动线图、暖通净化施工图、防虫专项详图、HACCP 监控点位图

第三方检测报告：洁净区压差、换气次数、浮游菌、沉降菌、温湿度检测

围护、防虫、净化系统分项施工验收记录、隐蔽工程封堵记录

防虫设备、净化过滤器、压差监测设备合格证与说明书

《洁净车间合规自查表》（本清单盖章版）、虫害设施运维手册、HACCP 硬件使用指引

第十部分 现场验收一票否决项（投标重点标注风险提示）

三区动线交叉、人流物流共用通道

洁净区无梯度正压、压差不足 10Pa

外墙风口、管道孔洞无防虫防鼠封堵

车间地漏无水封、无防虫内芯

车间大量阴阳角直角、大量缝隙易藏匿虫害

无除湿系统，无法稳定控制车间湿度＞65% RH

未预留压差、温湿度在线监控硬件，无法满足 HACCP 监控要求

最后，我们顺便附上一张关于洁净车间虫害控制分布示意图供大家参考。如果您有这方面的需求，请联系华创，我们会给您专业的解答。

（一）顶层逻辑重大升级

新增附录 HACCP 完整应用指南，把风险预防体系纳入强制配套规范，从 “事后清洁” 转向 “全流程风险前置管控”；

确立三层作业区法定划分：清洁作业区 / 准清洁作业区 / 一般作业区，每个区域的围护、通风、压差、虫害隔离、人员通道全部细化硬指标；

新增致敏物、寄生虫、空气微生物、虫害防控四大专项强制条款，为无尘车间设计增设硬性约束。

（二）厂房 & 洁净车间硬件改造类新规（直接影响施工）

布局防交叉污染升级

人流、物流、废弃物通道完全物理隔离，禁止共用缓冲；原料入口、成品出口、垃圾出口三通道独立，新标准明确车间不得存在折返、交叉动线；

清洁区→准清洁区→普通区逐级正压梯度强制要求，洁净区压差≥10Pa，缓冲间独立压差隔离，杜绝外部虫、粉尘、微生物倒灌；

粉尘加工区（谷物、冲调粉、烘焙）强制独立负压除尘 + 密闭围护，防止霉菌孢子全域扩散。

围护结构、地面、门窗强制新标准

墙面 / 地面 / 吊顶无缝圆弧过渡（R≥50mm），无死角、不积尘积水，杜绝虫害藏匿缝隙；

洁净区门窗密闭无门槛，传递窗双门互锁，排水地漏带水封 + 防虫格栅双重防护；

外墙、窗台、通风百叶全部增设防虫网（孔径≤1.2mm），所有管道穿墙孔洞密封封堵。

通风净化系统全新要求

清洁作业区（内包、灌装）新风三级过滤（初效 + 中效 + 高效 HEPA），定期可拆洗检测；

空调风管、回风静压箱内部光滑无积尘，设置清洗检修口，避免霉菌、虫害滋生；

车间湿度强制管控：高湿加工区≤65% RH，减少霉菌、蟑螂繁殖条件。

虫害控制独立成重点章节（后文单独详解）

从厂区围墙、绿化、排水沟、车间入口、通风口、下水道全链路设置硬件防虫设施，不再只靠后期消杀。

（三）配套强制配套国标

GB 50687《食品工业洁净用房建筑技术规范》：洁净等级、换气次数、浮游菌、沉降菌指标收紧；

GB 2763-2026 农残、GB 14881-2025 卫生通用规范、地方广州食品生产许可审查细则（湿热多雨地区额外加严防虫、防潮）。

二、虫害控制（新标准硬性硬件 + 管理双重要求）

1. 定义

食品厂虫害包含鼠类、蟑螂、蝇类、蚊虫、仓储甲虫、飞蛾等；虫体、排泄物、蜕皮、尸体均会造成生物、物理污染，是 SC 现场核查一票否决项。

2. GB14881-2025 新增全厂区硬件防虫施工要求（施工方必须落地）

（1）外围厂区防虫（厂房基建阶段同步做）

厂区围墙底部水泥封堵，地下管网、电缆沟加装防鼠金属网；

排水沟出口双层防虫防鼠格栅，雨水井加盖密封；

绿化与厂房墙体预留≥1.5m 隔离带，不种植果树、灌木（广州湿热环境极易招虫）；

垃圾站全密闭、独立排风、远离生产车间，地面防渗冲洗。

（2）车间入口防虫设施（无尘车间标配）

主入口：风幕机（风速≥7.6m/s）+ 双层缓冲间 + 粘虫灯组合；

物流通道：卸货缓冲间密闭、防撞卷帘密封，夜间紫外捕虫灯分区布置；

所有对外通风口、新风口、排风口：不锈钢防虫网固定，不可拆卸破损。

（3）车间内部缝隙封堵（洁净施工核心）

墙板、吊顶、设备管线穿墙缝隙全部密封硅胶封堵；

地漏：深水封 + 不锈钢防虫芯，每日补水，杜绝蟑螂、蛾蠓；

库房、半成品区：墙角离地 15cm 货架，不留地面藏匿空间。

（4）灯光、消杀配套设计

洁净作业区内禁止普通紫外捕虫灯，仅缓冲间、外包间安装粘捕式灭虫灯（无飞溅虫尸）；

车间预留消杀药剂存放独立小隔间（化学品隔离，符合 HACCP 化学危害管控）。

3. 管理配套（施工图纸需预留配套点位）

企业需建立虫害监测点位图，施工时提前预埋粘鼠板、捕虫灯、监测站安装底座，图纸标注点位坐标，满足市场监管核查。

三、HACCP（Hazard Analysis and Critical Control Points），危害分析与关键控制点，是未来广州食品工厂、洁净车间必须要重点关注的方向，其核心逻辑：预防为主，提前识别生物 / 化学 / 物理危害，锁定关键工序全程监控，而非成品事后抽检，2025 版国标正式纳入附录，作为食品厂建设、验收的指导依据。

一、核心原理：

四、针对广州高温高温气候，洁净无尘车间设计施工方必须做出的全套调整（适用于国标 GB14881-2025）

（一）方案设计阶段调整（投标 / 深化图纸必改）

三区动线重新标准化设计

严格拆分清洁 / 准清洁 / 一般作业区，绘制独立人流、物流、废弃物动线图，杜绝交叉；广州多雨潮湿，增设雨具消毒缓冲间，避免雨水带虫带入车间。

虫害防控硬件前置进施工图（不再是后期增补）

图纸单独出具《防虫专项施工图》：外墙防虫网、风幕、缓冲间、地漏防虫芯、管道封堵、粘虫灯点位、外围防鼠网全部标注尺寸、材质、安装位置；

针对广州华南湿热、蟑螂 / 白蚁 / 飞蛾高发：外墙底部做 30cm 高水泥防鼠挡，所有地下管线金属封堵，排水沟加大坡度防积水。

净化暖通系统升级适配新标准

清洁区强制梯度正压设计，图纸标注压差传感器安装点位，配套中控监控（满足 HACCP 监控要求）；

粉尘车间独立负压除尘，空调增加除湿模块（广州全年湿度高，严控车间湿度≤65% RH 抑制霉菌）；

风管增设清洗检修口，初 / 中 / 高效过滤器可拆卸更换，图纸标注维护通道。

围护结构细节升级

所有阴阳角圆弧 R50 无缝处理；地面防滑耐腐蚀环氧，无伸缩缝积污；洁净区无门槛密闭门，传递窗机械互锁；所有穿墙孔洞防火密封胶封堵防虫。

配套 HACCP 管控点位预留

图纸增加：温湿度在线监测、压差记录仪、消杀化学品独立存放间、虫害监测底座、净化机组运行数据采集接口，交付企业完整硬件管控台账，匹配客户 HACCP 体系搭建。

广州本地气候专项优化

厂房外墙保温防潮，减少冷凝水（冷凝水属于 HACCP 物理 / 生物危害）；

屋顶、通风百叶加厚防虫网，雨季增设防雨挡板；

卸货缓冲区加大密闭空间，避免雨天蚊虫随货物进入。

（二）施工过程管控调整

分区域密闭施工，避免交叉污染

先完成外围防虫、外墙封堵、管网防鼠工程，再进场洁净区装修，施工期间做好临时防虫围挡，防止施工期虫害预埋藏匿点。

缝隙封堵专项验收工序

增设独立验收项：墙板缝隙、吊顶开孔、管道穿墙、门窗缝隙全封闭记录，监理签字存档（SC 核查必备资料）。

防虫设施同步安装、同步验收

风幕、防虫网、灭虫灯、防虫地漏与净化工程同步完工，不后置分包，避免遗漏、破损。

三级过滤系统分段试压验收

新风、回风管路分段密封测试，防止漏风造成虫、霉菌倒灌。

（三）竣工交付、验收配套调整（服务增值，提升竞争力）

交付全套专项图纸：净化暖通图、三区动线图、防虫专项施工图、HACCP 监控点位图；

出具洁净区压差、浮游菌、沉降菌、温湿度、换气次数检测报告；

提供虫害硬件设施运维手册、净化设备监控记录模板，方便客户搭建 HACCP 记录体系；

适配广州市场监管 SC 审查标准，提供现场核查硬件合规清单，协助客户一次性通过生产许可审核。

（四）市场业务层面调整（差异化竞争）

对外宣传方案明确标注符合 GB14881-2025 新版食品厂规范、配套 HACCP 硬件管控、华南湿热地区专项防虫防潮设计；

针对老厂房改造业务，推出 “旧车间三区动线改造 + 防虫系统升级 + 净化除湿改造” 一体化套餐；

团队培训：全员掌握新国标虫害、HACCP 基础要求，能为客户讲解布局合规逻辑，区别普通装修、净化施工商。

一、全新强制国标落地（2025.9–2026 年生效，施工核心依据）

1. GB/T 51466-2025《医药工业洁净厂房施工与验收标准》（2025-09-01 实施）

围护板材防火硬性锁死

无菌 A/B 级区吊顶、隔墙强制 A 级不燃玻镁 / 岩棉净化板，芯材密度≥120kg/m3，全面禁止 EPS、聚氨酯泡沫夹芯板进场；旧标准仅建议 B1 级，2025 版直接列为验收一票否决项。

钢构厂房夹层施工专项条款新增

钢构梁下技术夹层施工必须分段防火封堵、完工全清易燃垃圾、监理封板前拍照留存；吊杆、龙骨全部荷载验算存档，禁止直接吊挂在屋面彩钢瓦上，对应钢构无尘车间吊顶安全要求。

装配式模块化施工标准化

风淋室、传递窗、FFU 静压箱优先工厂预制装配，现场打胶接缝减少 70%；所有圆弧 R50 铝型材无缝收口，密封胶限定低 VOC 水性硅酮胶，高 VOC 油性胶禁用。

排风风管施工防爆细化

有机试剂实验室排风管道必须 304/316 不锈钢，穿越防火分区增设70℃防熔防火阀，普通热熔式防火阀淘汰；风管全程静电跨接接地施工记录留存。

2. GB/T 36066-2025《洁净室及相关受控环境检测技术要求》（2025-11-01 实施，替代 2018 版）

验收检测从 “静态单次” 升级为 “动态全过程验证”

施工竣工验收不再只测空车间，必须模拟人员、设备动态运行检测粒子、浮游菌；百级 / ISO5 层流区域新增0.1μm 微粒检测，旧标准仅测 0.3μm，半导体、精密实验室验收门槛大幅提高。

高效过滤器 PAO 检漏施工强制抽检比例上调

原抽检 30%→新版逐台检漏全覆盖，FFU、末端高效风口全部出具检漏报告，漏光试验风管漏光率从严至＜0.8%（旧版 1%）。

压差梯度施工验收量化

洁净区、缓冲、走廊、室外压差逐级 5–10Pa，施工阶段每完成一段隔墙即测压差，不允许完工统一调，避免密闭围护返工。

3. GB 50073-2026《洁净厂房设计规范》（2026 新版，替代 2013 旧版）

换气次数、层流风速收紧

ISO5（百级）垂直层流送风风速强制≥0.45m/s；万级（ISO7）换气次数下限提升至 28 次 /h（旧版 25 次），十万级提升至 15 次 /h（旧版 12 次），AHU、FFU 风机选型风压、风量必须预留更大余量。

消防、排烟针对密闭无尘室新增强制条款

钢构夹层、吊顶内必须全覆盖烟感 + 喷淋；洁净车间大于 800㎡需增设机械排烟，排烟风量不低于系统送风量 1.5 倍；密闭气密门必须配套乙级防火气密门，普通净化门不可替代防火分隔门。

防静电、地面施工规范细化

电子、锂电无尘车间防静电自流平铜箔网格加密至 1.2m×1.2m，施工时接地电阻全过程记录；PVC 洁净地板热熔焊缝必须探伤验收。

4. GB/T 46376-2025《洁净室及相关受控环境 运行维护》（2026-05-01 实施，反向约束施工）

施工阶段同步预留运维检修条件：FFU、风机、过滤段、排风过滤器预留检修口；夹层检修通道宽度≥0.8m，钢构厂房吊顶检修口间距不大于 6m，否则不予竣工验收。

二、消防规范重大升级（近两年火灾频发后监管强制加码，装修第一管控点）

净化板材防火验收零容忍

生态环境、消防联合检查，现场切割抽检夹芯板芯材；可燃泡沫板直接勒令拆除、停工整改，纳入安全生产信用记录。

技术夹层防火封堵施工全覆盖要求

风管、桥架、工艺管道穿墙、穿吊顶孔洞，施工同步使用防火泥、阻火包封堵，严禁完工后补封；钢柱、钢梁穿越洁净区全包防火净化板，裸露钢结构涂刷厚型防火涂料。

化学实验室无尘车间电气防爆施工新规

存放醇、酮、酯类有机溶剂区域，灯具、插座、开关强制 IP65 防爆型，电线仅允许镀锌金属穿线管，PVC 塑料线管禁用；配电间与洁净区设置实体防火隔墙。

施工动火作业分级管控

无尘车间装修动火（切割吊杆、钢构焊接）升级为一级动火，全程配备防火毯、监护人员、灭火设备，每日动火记录存档，无手续动火直接停工处罚。

三、环保与 ISO14001 体系配套施工要求变化（2025 双碳、VOC 管控新政）

装修材料 VOC 限值强制国标落地

净化密封胶、环氧地坪、墙面涂料执行低 VOC 标准，施工前提供环保检测报告；高挥发性溶剂型材料禁止室内施工，环氧地坪施工必须配套临时强制排风，减少室内有机残留。

施工危废全过程台账管理

废稀释剂、废防火涂料、废弃过滤棉、切割泡沫碎屑分类收集，危废转移联单随竣工资料一并归档；持有 ISO14001 施工单位需提供完整环境管控记录，无体系企业项目环评验收受阻。

暖通节能指标硬性约束

AHU 净化空调机组能效 EER≥3.2，优先选用 EC 变频 FFU；吊顶围护气密性提升，减少冷热损耗，节能指标写入竣工验收评分项。

四、国际 ISO14644 系列 2025 更新，外贸 / 半导体 / 药企强制对标

ISO 14644-5:2025（洁净室运行管理新版）

反向约束装修施工：必须设计人、物严格分流双通道，缓冲、气闸室尺寸放大；墙面、地面材料需提供耐消杀、无残留检测证明，满足反复消毒不析出污染物。

微粒分级检测标准收紧

高端芯片、精密实验室对 0.1μm 微小颗粒限值下调，施工风管内壁打磨光滑无毛刺，减少微粒附着；风管内壁禁止使用普通密封胶堆积。

数据完整性配套施工

洁净区压差、粒子、温湿度传感器预埋管线、安装点位施工标准化，配套不可篡改数据采集系统，适配 GMP、FDA 验厂要求。

五、医药 / 生物实验室无尘车间专项施工变化（2025 新版 GMP 配套）

A 级灌装区连续在线监测预埋施工

吊顶、墙面预留传感器安装底座、穿线套管，施工阶段同步布线，不允许后期打孔破坏围护密闭性；动态监测系统纳入竣工必查项，未预埋监测点位不予通过 GMP 初审。

生物安全排风系统施工升级

BSL-2/3 实验室排风双风机一用一备，风机前端预留 HEPA 过滤器安装位，管道易拆卸清洗；排风管道不得穿越其他洁净分区，独立外墙排放。

人流净化通道加长

更衣、缓冲、风淋室面积扩容，施工隔墙不得随意缩减缓冲尺寸；互锁气密门安装同步调试，两门不可同时开启。

六、2025–2026 施工单位落地核心影响总结

选材成本管控逻辑改变：低价泡沫夹芯板彻底淘汰，A 级防火板材、防爆电气、不锈钢风管成为刚需，不能单纯压缩材料成本；

施工流程增加大量记录：荷载验算、防火封堵、PAO 检漏、动态检测、危废台账、BIM 模型全部纳入竣工资料；

钢构厂房改造门槛提升：夹层防火、吊顶承重、排烟、检修通道均有专项验收条款，简易吊顶、无封堵夹层项目直接无法验收；

安全与环保同步绑定验收：消防、VOC、危废管控不达标，洁净度检测合格也无法完成整体竣工验收。

图一：26年04月13日宁波某金属汽配厂失火 （来源：光明网）

图二、26年05月21日 陕西咸阳一工厂着火 （来源：大象新闻）

一、装修板材严控防火等级，杜绝可燃夹芯板火灾源头

风险隐患

很多实验室为压缩成本选用 EPS 泡沫、聚氨酯夹芯净化板，这类板材遇高温、短路火花瞬间熔融燃烧，释放大量有毒浓烟；无尘室全密闭，浓烟无法快速散出，极易造成人员窒息。实验室常使用酒精、丙酮、有机溶剂，一旦泄漏挥发遇明火会快速引燃墙面吊顶，火势沿夹层大范围蔓延。

装修管控要求

洁净区隔墙、吊顶、风淋室围护全部采用 A 级不燃材料：50/75mm 岩棉净化板、玻镁净化板，芯材耐火极限≥30min，严禁任何泡沫夹芯板进入施工现场。

墙面圆弧收口、踢脚线、观察窗框等辅材选用阻燃 PVC、铝合金材质，不使用可燃塑料装饰件。

钢构梁柱包裹包覆层统一用防火净化板，钢柱防火涂料完整涂刷，裸露钢结构增加耐火时长。

板材进场必须查验防火检测报告，现场抽样点燃核验，不合格板材直接清场。

二、吊顶夹层（钢构梁下密闭空间）装修防火封堵，防止火势上下串燃

风险隐患

钢结构无尘车间吊顶上方为大面积密闭夹层，布满风管、电缆、FFU 风机、桥架；装修施工残留木屑、泡沫碎屑、包装易燃杂物堆积，电线短路、风机过热易引燃杂物；孔洞未封堵时，烟火会顺着穿墙、穿顶孔洞扩散至走廊、设备间、仓库，扩大火情。

装修施工解决方案

所有风管、电缆桥架、工艺管道穿墙、穿吊顶洞口，装修同步做防火封堵：防火泥、防火隔板、阻火包严实密封，不留缝隙。

吊顶分段设置防火分隔，超过 1000㎡洁净区增设防火隔墙，夹层内设置防火挡烟梁。

装修完工、封吊顶前，彻底清理夹层所有易燃施工垃圾，监理现场验收后方可封板。

FFU 机组、AHU 空调箱周边预留检修防火隔离区，设备与板材间距≥15cm，避免风机高温烘烤板材。

三、电气装修全流程防爆阻燃，适配实验室有机溶剂环境

风险隐患

实验室无尘车间大量存放易燃试剂，空间内存在挥发性可燃蒸汽，普通插座、开关、LED 灯具启停产生电火花，极易引发爆燃；装修时电线不穿管、管线混用、线路私拉乱接，长期过载发热引燃板材。

装修规范要点

理化有机前处理、试剂存放洁净间：全部采用IP65 防爆洁净灯具、防爆开关、防爆插座，电线穿镀锌金属防火套管，禁止 PVC 塑料线管。

普通分析洁净区所有电气嵌入式暗装，无外露接线头；强弱电桥架分层铺设，桥架盖板完整密封，桥架内不堆放保温棉等易燃材料。

吊顶内风机、恒温设备单独回路，搭配过载、短路、漏电保护；配电间与洁净区墙体采用防火隔墙隔离，门窗为防火门。

压缩空气、真空、纯水金属管道与电缆桥架保持安全间距，避免高温管线烘烤线路。

四、排风、通风系统装修防火防爆，解决实验室废气燃爆风险

风险隐患

化学实验室排风管道长期积聚有机溶剂油雾、可燃粉尘，装修时风管未做防静电、阻燃处理，风机不防爆；风管未设防火阀，火情会顺着排风管道扩散整栋厂房；普通塑料 FRP 风管遇高温易燃烧。

装修施工管控

有机试剂、易燃易爆工位排风风管采用镀锌钢板 / 316 不锈钢风管，禁止普通玻璃钢可燃风管；风管每间隔 20m、穿越防火分区位置加装 70℃防火阀。

涉及醇类、酯类、烷类废气的排风风机，装修阶段直接配套 Ex 防爆电机，风机底座与风管做防静电跨接，风管全线接地消除静电。

排风管道内壁光滑，装修施工无毛刺、无密封胶堆积，减少可燃废液粘附堆积；风管穿墙位置同步做好防火封堵。

送风 AHU 机组内置初效、中效过滤器增设防火保护网，避免滤网积尘自燃。

五、防火分区、疏散、门窗装修设计，解决密闭洁净室逃生难题

风险隐患

无尘车间为维持压差，大量气密门、密闭隔断，常出现防火门缺失、疏散通道被隔墙占用、观察窗为普通玻璃，火灾后人员无法快速撤离；钢构厂房洁净区与仓库、原料间无防火分隔，火势互通。

装修落地要求

洁净区与缓冲、更衣、试剂库房之间全部安装甲级 / 乙级防火气密门，具备自闭、互锁功能，不得用普通简易净化门替代防火门。

疏散通道宽度不小于 1.4m，装修隔墙不得挤占逃生路线，走廊墙面、地面全部采用不燃装修材料。

大面积洁净车间每隔 15m 设置应急疏散指示、防爆应急照明，嵌入式安装不破坏防火围护。

洁净区观察窗采用防火夹胶玻璃，防火分区之间设置实体防火隔墙，不依靠净化彩板充当防火分隔。

六、现场装修施工期间临时消防管理（重中之重）

近期多数厂房火灾均发生在装修施工阶段，无尘车间现场动火、油漆施工风险极高：

切割、焊接钢构吊杆、龙骨动火作业，必须办理动火证，周边板材、易燃杂物清理干净，配备灭火器、防火毯，专人旁站监护。

室内打胶、地坪环氧施工时，封闭通风，禁止一切明火，电气工具全部防爆，油漆溶剂单独存放室外。

施工现场每层配置足量干粉灭火器、消防沙，钢构厂房消火栓不得被装修材料遮挡、封堵。

实验室无尘车间装修不同于普通厂房，兼具密闭洁净、易燃易爆试剂、大量通风机电设备三重消防风险。华创工程一直认为装修阶段一味压低成本更换可燃板材、简化防火封堵、省略防爆电气与防火阀，短期省钱的做法不可取，因为一旦发生火灾，密闭洁净环境会加速浓烟扩散、扩大伤亡与财产损失，导致严重后果。装修全过程必须坚持防火规范优先，从板材、夹层、电气、排风、疏散、现场施工六个环节闭环管控，从源头消除火灾隐患。

一、结构吊挂简化，暗藏坍塌脱落安全隐患

钢构厂房无尘车间与普通洁净车间最大的区别，是所有吊顶、FFU风机、风管、净化板材、照明设备均依靠钢构主梁吊挂承重，而非地面砖混结构支撑。为节约成本，很多施工方会简化吊挂工艺：使用非标细牙吊杆、缩小龙骨密度、直接在屋面彩钢瓦受力、省略减震加固结构，甚至利用临时简易支架固定吊顶板材与净化设备。

这类低成本改造方式存在极大安全隐患：钢构厂房本身存在轻微震动、热胀冷缩形变，长期生产震动叠加设备自重，会导致吊杆松动、龙骨变形、吊顶板材开裂脱落；FFU风机、高效滤网等设备坠落，不仅会造成设备损毁、生产停滞，更会直接砸伤作业人员，引发重大安全生产事故。同时，部分企业不对原有钢构主梁进行荷载验算，盲目加装大面积吊顶和重型净化设备，超出钢结构承重极限，极易造成钢梁变形、坍塌，造成不可逆的安全损失。

解决措施：严格遵循承重优先原则，摒弃简易吊挂施工方案。施工前必须对原有钢构主梁、次梁进行专业荷载验算，确认承重达标后方可施工；全程采用国标Φ8-Φ12全牙防锈吊杆，按照标准间距布设主副龙骨，FFU设备、风管等重载区域单独加密龙骨、增设专项承重支架；所有吊挂点全部固定于厂房承重钢梁，严禁依托屋面彩钢瓦承重；新增结构与原钢构梁柱采用抱箍、螺栓固定，杜绝焊接简易固定、临时支撑等低成本违规工艺，从根源杜绝结构脱落、坍塌风险。

二、消防用材降级，放大密闭空间火灾风险

无尘车间为保障洁净度，采用全封闭围护结构，墙板、吊顶拼接严密、密封性极强，空间密闭、通风路径固定，一旦发生火灾，烟雾无法快速扩散、人员逃生难度大、火势蔓延速度快，属于高危密闭作业空间。部分企业为压缩成本，选用低价聚苯乙烯、劣质泡沫夹芯净化板，替代A级防火岩棉、玻镁防火板材，同时省略防火封堵、排烟、阻燃管线等配套设施。

这类劣质板材易燃、助燃，遇电路短路、设备发热、静电火花会迅速引燃，且燃烧会产生大量有毒浓烟；同时无尘车间吊顶夹层管线密集、空间密闭，夹层内残留的施工粉尘、易燃杂物，搭配劣质可燃板材，会形成立体燃烧隐患。加之很多低成本改造项目简化消防报警、自动喷淋、排烟系统，火灾发生后无法及时预警、灭火，极易造成火势失控，引发重大火灾安全事故。

解决措施：全面落实防火阻燃标准，杜绝消防用材降级。无尘车间所有围护墙板、吊顶必须采用A级不燃岩棉或玻镁净化板，严禁使用可燃泡沫夹芯板材；所有管线穿墙、穿吊顶孔洞全部采用防火泥、防火封堵模块密封，杜绝烟火串层；吊顶夹层、洁净作业区按规范布设烟感报警器、自动喷淋装置和机械排烟系统，保证报警、灭火、排烟联动运行；施工完成后彻底清理夹层内易燃杂物，常态化开展电路、设备防火巡检，筑牢密闭空间消防安全防线。

三、通风净化偷工，引发毒气积聚与环境安全事故

多数无尘车间用于化工实验、试剂调配、精密清洗等工序，生产过程会产生酸碱废气、有机挥发气体、粉尘颗粒物等污染物。部分企业为节省设备与施工成本，简化通风净化系统：选用低风压劣质风机、缩减风管管径、减少过滤层级、取消变频稳压系统，甚至多工位共用一台排风设备。

这种低成本配置会导致三大安全问题：一是排风风量、风压不足，废气无法及时排出，有毒有害气体在密闭洁净车间内积聚，引发作业人员中毒、呼吸道损伤，危害职业健康；二是新风补给不足、压差失衡，外界粉尘、杂物持续渗入，不仅破坏洁净生产环境，还会导致粉尘堆积，引发粉尘爆炸隐患；三是风机、过滤设备不达标，滤网堵塞后系统瘫痪，废气直排或倒灌，既违反环保规范，也持续威胁生产与人员安全。

解决措施：按需配置标准化通风净化系统，保障环境安全稳定。根据车间面积、洁净等级、废气类型，精准核算风量、风压，选用合规防腐、防爆、静音净化风机，化工、有机溶剂作业区域必须配套防爆防腐专用排风设备；严格按照G4初效+F8中效+H14高效三级过滤标准搭建净化系统，杜绝过滤层级缩减；独立划分送风、排风系统，配备变频稳压装置，稳定车间压差梯度，保证洁净区正压、废气区负压，杜绝废气倒灌；定期更换滤网、检修风机设备，确保通风净化系统24小时稳定运行，消除毒气积聚、粉尘超标安全隐患。

广州华创工程从事无尘车间搭建、施工、改造多年，积累了丰富的行业经验，我们一直认为：钢构厂房建无尘车间，控制成本固然重要，但安全是生产的底线与前提。结构承重不达标、消防用材降级、通风系统简化等低成本施工方式，看似节省了短期投入，却埋下了长期、不可逆的安全隐患，一旦发生安全事故，人员伤亡、设备损毁、停产整改的损失，远高于前期节约的施工成本。企业在改造搭建过程中，必须摒弃重成本、轻安全的思维，严格遵循行业规范，严把结构安全、消防安全、环境安全三大核心关口，以标准化施工、规范化配置，打造安全、稳定、合规的无尘生产环境，为企业安全生产保驾护航。

由于新材料实验室属于洁净、恒温恒湿、高精度、智能化、防静电特殊场景，在局部改造、设备新增、系统升级过程中仍存在多项技术难点与管控风险，需重点管控。

1. 洁净环境稳定性保持难度大

实验室整体为十万级洁净环境，核心光学检测区域对粉尘、气流、压差极其敏感。改造施工过程中存在拆改、钻孔、布线、板材切割等作业，极易产生扬尘，容易造成室内粒子浓度超标，影响精密检测设备精度。同时施工会短暂破坏原有气流组织、压差梯度与密封体系，若管控不当，会出现洁净度波动、温湿度漂移、区域压差失衡等问题，改造后洁净系统恢复难度较大。

2. 恒温恒湿高精度参数恢复难度高

光学保护膜、铜箔材料检测对温湿度精度要求极高，常规区域温度±1～2℃、湿度±5%RH，精密检测区域湿度需稳定控制在45%以下。改造过程中风管改动、风口移位、围护结构开孔、机组负荷变化，均会导致原有温湿度平衡体系被打破。新增设备会增加室内散热、散湿负荷，容易出现局部温湿度不均、湿度降不下来、温度波动大等问题，调试恢复周期长、参数控制难度高。

3. 防静电、防振动体系易被破坏

实验室地面、墙体、设备均形成完整等电位防静电接地网络，精密光学仪器对地面平整度、结构振动极其敏感。改造施工中的地面开孔、墙体拆装、管线铺设极易破坏原有防静电接地回路；新增重型设备若地面承重、找平处理不到位，易产生微振动，导致光谱测试、微观检测、应力测试数据偏差，影响实验数据重复性与准确性。

4. 新旧设备、新旧系统数据兼容难度大

扩容新增设备品牌、型号、通讯协议与原有设备存在差异，部分老旧设备数据输出格式不统一，容易出现数据对接不兼容、上传不稳定、数据断连等问题。同时新增检测项目需要在LMIS系统新增流程、标准库、报表模板与判定逻辑，若系统适配不到位，易造成流程混乱、数据无法溯源、报表不规范等管理问题。

5. 施工与生产检测交叉，风险管控难度高

实验室改造属于不停业、不停检的穿插施工模式，施工作业与日常检测作业同时进行，容易产生人员动线交叉、粉尘扩散、噪音干扰、用电安全、消防安全等多重风险。既要保证施工进度，又要保障实验数据不受干扰、环境指标不超标，对施工组织、隔离防护、时序安排、现场管控要求极高。

6. 通风、排风、负荷平衡调整复杂

新增老化试验设备、溶剂测试设备、精密检测设备会改变室内风量平衡、冷热负荷、排风负荷。原有空调机组、风管管径、回风比例、换气次数为固定参数，扩容后需重新核算负荷、调整变频参数、调整风口风量、重新平衡压差梯度，系统调试参数繁琐、平衡难度大。

7. 改造后合规验收难度较高

实验室涉及洁净度、温湿度、压差、防静电、设备校准、系统溯源、体系合规等多项审核指标。改造完成后需重新进行第三方洁净检测、设备校准、数据溯源验证、系统联调，任一环节不达标均会影响体系审核与客户验厂，整体验收标准严格、合规难度大。

如果您也有计划进行实验室扩容和改造，欢迎来电咨询。华创是一家专注实验室、洁净厂房投资规划、设计施工、仪器配置、运营管理、实验室认证/认可等实验室整体解决方案的专业服务提供商，在实验室改造方面积累了丰富的宝贵经验。

光学保护膜涂布生产属于高精密薄膜加工工艺，产品品质对生产环境极其敏感。涂布、固化、冷却、分切、检品及成品包装环节若车间洁净度不足、温湿度波动较大、空气含尘量超标，极易造成膜面晶点、针孔、划痕、橘皮、涂布不均、彩虹纹等外观缺陷；同时湿度过高会导致涂层吸水发白、胶层返粘、静电吸附粉尘，严重影响产品透光率、雾度、附着力及耐老化性能，造成大批量不良品产生。因此，无尘洁净车间的整体规划、围护结构、净化空调系统、温湿度控制与智能自控系统，已成为高端光学保护膜产品良率提升与品质稳定的核心保障。

国内某光学新材料企业新建高端光学保护膜涂布智能化生产项目，包含精密涂布生产区、熟化冷却区、分切复卷区、精密检品区及无尘包装区，整体洁净净化面积约3200㎡，厂房净高8m。项目采用分区梯度净化设计，其中整体生产区域按照十万级（ISO8）洁净标准建设，涂布头核心工艺区域采用局部百级（ISO5）层流净化加强；车间整体温度控制要求22～24℃，核心涂布区域温湿度精度±1℃、±5%RH，常规区域湿度控制45%～60%RH；洁净区相对非洁净区正压≥10Pa，高洁净区域相对低洁净区域正压≥5Pa，有效杜绝外界粉尘倒灌与交叉污染。本文结合光学保护膜涂布工艺特性，从洁净室送风形式、围护结构设计、净化空调机组配置、制冷系统、智能自控系统等方面开展系统性设计，明确核心设计参数与设备选型方案，为高端光学涂布无尘车间的建设、施工及运维提供可靠技术支撑。

1 洁净空调系统送风方式设计

目前洁净车间常用气流组织形式主要分为顶送侧回与侧送侧回两种。针对光学保护膜涂布工艺高洁净、高精度、低尘粒、温湿度均匀性要求高的生产特点，对比两种送风形式的优劣：侧送侧回方式换气次数较低、能耗相对节约，但送风上部空间存在净化盲区，厂房竖向易形成明显温湿度梯度，车间气流均匀性差，容易导致局部积尘、局部湿度偏高，无法满足精密涂布、薄膜固化、精密检品等高精工艺需求。

顶送侧回气流组织形式送风均匀、气流紊流效果好，无明显洁净死角，能够快速置换车间污染空气，使全域温湿度、粒子浓度保持高度一致，有效保障涂布膜层均匀性，避免局部积尘造成的晶点与划痕缺陷。综合光学膜生产工艺的高精密要求，本项目所有洁净生产区域统一采用顶送侧回气流组织方式，配合局部百级垂直层流送风，实现全域洁净、恒温恒湿、气流有序可控，完全满足高端光学保护膜的生产工艺标准。

2 洁净室围护结构系统设计

为满足十万级整体洁净、局部百级高精净化、恒温恒湿、防静电、防尘、防结露的工艺要求，本项目对涂布无尘车间进行全套专业化洁净装修设计，所有围护结构均满足不产尘、不积尘、易清洁、气密性好、防静电、耐腐蚀的洁净厂房规范要求，具体设计如下：

（1）顶部吊顶系统

车间顶部整体采用50mm单面抗静电单玻镁彩钢岩棉夹芯板吊顶，板材双面彩钢板厚度0.476mm，岩棉容重120kg/m3，板面为白灰哑光洁净色系，具备优异的防尘、防潮、隔热、防静电性能。吊顶区域均匀布置H13级高效送风口与嵌入式洁净LED照明灯具，所有吊顶接缝采用密封胶密封，杜绝漏风、积尘。核心涂布百级区域加装FFU层流净化单元，形成局部垂直层流净化环境，保障涂布头工艺区域超高洁净标准。

（2）墙体系统

车间隔墙全部采用50mm企口式抗静电彩钢岩棉夹芯板，板材参数与吊顶系统一致，整体拼接紧密、气密性强。墙体底部采用铝合金地龙骨固定，配合膨胀螺钉加固，杜绝墙体晃动、缝隙漏风。所有墙体转角采用R50mm圆弧收口，无死角、易清洁，彻底避免积尘死角，符合光学无尘车间高等级洁净要求。

（3）地面系统

地面基层采用2mm找平层处理，表层整体铺设3mm防静电环氧自流平地面，具备防尘、防静电、耐磨、耐溶剂、易擦拭特性，满足光学膜生产防静电、防吸尘核心需求。生产线设备通道、物料转运重载区域加厚铺设4mm不锈钢耐磨钢板，防止长期碾压磨损起尘，提升车间耐久洁净性能。

（4）功能区域隔断系统

为实现梯度洁净、分区管控，对涂布生产区、分切检品区、包装区、缓冲通道进行分区隔断。隔断采用钢结构框架+5mm高透亚克力全透明隔断结构，透光性好、无遮挡、易清洁、结构稳固。隔断关键通行位置设置3m×3m PVC快速卷帘门，启闭快速、密封严实，减少开关门造成的气流扰动与粉尘带入，保障车间压差稳定与洁净环境恒定。

3 净化空调机组系统设计

本项目涂布无尘车间采用组合式净化空调机组集中送风系统，采用新风预处理+混风处理+多级过滤+恒温恒湿处理模式，整套系统包含新风预处理机组、区域组合式空调箱、冰水主机制冷系统、送回风管道系统、过滤净化系统及智能自控系统，实现车间洁净度、温度、湿度、压差的全天候稳定控制。

（1）新风预处理系统

机房外墙设置防雨铝合金新风百叶，内置可水洗尼龙预过滤滤网，拦截大颗粒粉尘、蚊虫、杂物，降低后端机组过滤负荷。新风经独立新风机组完成预冷、预热、初效过滤预处理后，送入各区域主空调机组参与混风循环，有效降低外界气候波动对车间环境的影响。新风机组配置1台，总新风风量40000m3/h。

（2）区域组合式空调机组配置

车间按功能分区独立配置空调机组，采用回风与预处理新风混合后二次处理模式，经过降温、升温、除湿、均流、多级过滤后，通过送风管道送入洁净区域。其中涂布生产区配置1台主空调机组，风量80000m3/h；分切、检品、包装区域配置1台空调机组，风量45000m3/h，分区独立控制、互不干扰，精准匹配不同工艺的温湿度与洁净要求。

（3）多级过滤净化系统

本项目采用G3初效+G4初效+F8中效+H13高效四级过滤体系，全方位保障空气洁净品质。新风端设置双级初效过滤，一级G3铝合金网板式过滤器可水洗重复使用，二级G4袋式初效过滤器拦截新风大颗粒粉尘；风机段后设置F8中效过滤器深度净化，末端配置H13高效过滤器，有效拦截微米级粉尘颗粒，稳定实现十万级全域洁净与局部百级超高洁净环境，杜绝膜面粉尘缺陷。

（4）空调箱体结构设计

空调机组采用高强度防腐型钢框架结构，壁板为50mm厚聚氨酯发泡隔热复合板，外板0.5mm白色彩钢板、内板0.35mm镀锌钢板，隔热保温、杜绝结露、气密性优异。机组检修门采用塑钢密闭门，正压段内开、负压段外开，风机段配置透明玻璃观察门，方便日常巡检。机组承压性能优异，正负承压值均为2000N/㎡，1000Pa静压下漏风率≤1%，满足高等级洁净车间密封要求。各检修段内置安全照明，运维便捷、安全可靠。

（5）表冷器与加热器配置

机组表冷器采用铜管串铝片结构，翅片排列整齐、片距均匀，无毛刺、无变形，换热效率高，通过气压水试漏法完成16kg/c㎡耐压试验，杜绝漏水、漏风隐患。加热器采用钢管轧铝片结构，换热均匀、升温稳定，同样通过16kg/c㎡耐压测试，可精准实现车间升温、恒温调控，保障涂布工艺温湿度稳定性。

（6）送风风机与冷源系统

送风风机采用防腐静音变频风机，具备低噪音、长寿命、免维护特性，风机底座防腐加固，运行稳定无振动，避免振动造成的气流扰动与设备异响。项目采用知名品牌特灵冷水机组作为核心冷源，总冷量匹配车间恒温除湿负荷，可稳定实现车间除湿、降温、恒温运行，满足光学膜低湿度、高精度环境控制需求。

4 空调机组自动控制系统及要求

为实现无尘车间全天候无人值守稳定运行，本项目配置全套智能自控系统，可精准控制车间温度、湿度、压差、风量、过滤状态、设备运行状态，所有数据实时上传LMIS实验室信息管理系统及厂区DCS分布式控制系统，支持远程监控、数据溯源、异常报警，实现智能化、数字化运维管控。

自控系统核心设备包含中央监控主机、PLC可编程控制器、触摸屏、温湿度传感器、压差传感器、静压变送器、风阀执行器、电动水阀、压差开关、消防联动模块等，具体控制要求如下：

（1）消防联动控制：防火阀与送排风机完全联锁，火灾信号触发时自动关闭防火阀、关停送排风设备，保障车间消防安全。

（2）滤网压差监测报警：初效、中效、高效过滤器均设置独立压差监测，实时显示滤网阻力，超终阻力时自动报警，提醒运维人员及时清洗或更换滤网，保障洁净品质稳定。

（3）温湿度精准调控：系统根据回风实时温湿度数据，自动调节表冷段、加热段电动水阀开度，精准控制送风温度；通过表冷降温除湿模式稳定控制车间湿度，杜绝湿度过高导致的膜层氧化、返粘、吸水发白问题。

（4）定风量变频控制：系统采用变频风机定风量控制，随滤网阻力变化自动调节风机频率，补偿风量损耗，持续稳定满足车间换气次数与洁净梯度要求。

（5）制冷站智能群控：制冷站配置智能群控系统，实时监测冷水主机、冷冻泵、冷却泵、冷却塔运行状态，监控供回水温度、压力、流量参数，自动匹配负荷调节运行状态，实现节能高效运行。

（6）数据溯源与远程监控：车间关键区域布设多组温湿度、压差采集终端，所有运行数据实时上传LMIS系统，支持数据存储、查询、追溯、远程查看，超阈值自动弹窗报警，实现生产环境全流程数字化管控。

5 设计总结

光学保护膜涂布生产对洁净环境、温湿度稳定性、空气洁净度、压差梯度、防静电性能有着极高的工艺要求，无尘洁净车间的系统设计是保障高端光学膜产品良率与品质稳定性的核心关键。本文结合光学涂布工艺特性，针对十万级整体洁净、局部百级高精净化的建设标准，完成了车间送风形式、围护结构、净化空调机组、制冷系统、智能自控系统的全套设计与设备选型。通过顶送侧回均匀气流组织、四级空气过滤体系、恒温恒湿精准调控、分区梯度压差管控、智能数字化自控系统，有效保障了涂布生产、熟化冷却、分切检品、成品包装全流程的环境品质，稳定实现车间十万级洁净标准与局部百级超高洁净环境，温湿度、正压、洁净度全部满足高端光学保护膜的生产工艺要求。本次设计方案贴合光学涂布行业生产实际，工艺适配性强、稳定性高、节能性好，可为同类型高端光学薄膜无尘洁净车间的新建、改造与运维提供重要的工程参考与技术依据。

一、执行的核心国标/行标

1. GB 500732013 洁净厂房设计规范（强制）

2. ISO 146441:2015 洁净室及相关受控环境

3. GB 504722008 电子工业洁净厂房设计规范

4. GB 500192015 工业建筑供暖通风与空气调节设计规范

5. GB 12476 可燃性粉尘环境电气设备（防爆）

6. GB 50316 工业金属管道设计规范（纯水/氮气/真空）

二、洁净度等级（光学保护膜涂布必分级）

涂布头/涂胶区（核心）：ISO 5级（百级）

≥0.5μm粒子 ≤3,520 个/m3

涂布/烘箱整体区：ISO 6级（万级）

≥0.5μm粒子 ≤352,000 个/m3

分切/熟化/检测/包装：ISO 7–8级（十万级）

≥0.5μm粒子 ≤3,520,000 个/m3

人净/走廊/辅助区：ISO 8级（十万级）

压差（严防倒灌）

洁净区 ? 非洁净区：≥10 Pa

高洁净 ? 低洁净：≥5 Pa

梯度示例：涂布区(+30Pa) → 缓冲区(+20Pa) → 走廊(+10Pa)

三、温湿度（光学膜涂布生命线）

涂布区：23±1℃；55±5%RH，露点 ≤40℃（防结露）

烘箱出口/冷却区：23±2℃；45–60%RH

分切/熟化：23±3℃；45–65%RH

波动限制：温度≤±0.5℃/h；湿度≤±3%RH/h

四、空气净化与气流组织（重点）

1）过滤配置（三级+末端）

新风：G4初效 → F8中效 → H13高效（≥99.97%@0.3μm）

核心区（百级）：ULPA（≥99.9995%@0.1μm）+ FFU

2）换气次数（最低）

百级：≥50次/h

万级：≥25次/h

十万级：≥15次/h

3）气流组织（防颗粒沉积）

涂布头：垂直层流，风速 0.35–0.45 m/s，顶送地回

烘箱/通道：乱流（顶送侧回）

严禁涡流、死角；粒子从产生到排出 ≤5秒

五、建筑与围护结构（不产尘、不积尘、易清洁）

1）材料要求

地面：防静电环氧自流平，电阻 10?–10? Ω，坡度 ≤0.5%

墙板：50mm 防静电玻镁彩钢板，表面不锈钢/环氧涂层，R≥50mm圆弧角

顶板：同墙板，承重 ≥50kg/㎡（FFU/风管）

门：气密洁净门，带观察窗；尺寸 ≥1.2m×2.1m

窗：双层钢化玻璃，密封胶条，不可开启

2）布局规范

人货分流：人员通道 ≥1.2m；物料通道 ≥1.8m

工艺流程：涂布 → 预烘 → 固化 → 冷却 → 分切 直线布置，避免交叉

设备间距 ≥1.2m；主通道 ≥1.5m

六、防静电（光学膜致命缺陷：静电击穿/吸附颗粒）

全室铜排接地网，接地电阻 ≤1Ω

地面/墙板/吊顶防静电涂层，点对点电阻 10?–10?Ω

设备、机壳、金属管道等电位联结

人员：防静电服+鞋+手环；风淋室带静电释放

关键工位：离子风机/静电消除器

七、VOC与防爆（涂布有机溶剂必做）

烘箱/涂胶区独立防爆排风，换气 ≥30次/h

有机溶剂浓度在线监测（如甲苯、乙酸乙酯），报警值 ≤25% LEL

风机/电机/电气：Ex d 防爆等级

排风末端：活性炭吸附+RTO，达标排放（GB 37822）

八、人净与物流（防止人员/物料带尘）

1）人员流程（逐级净化）

换鞋 → 一更（脱外衣） → 二更（穿洁净服） → 风淋室（双人双吹，≥1.5m×2m） → 洁净区

2）物料流程

原料 → 外清 → 缓冲间 → 传递窗（紫外杀菌/自净） → 洁净区

九、电气与自控

照明：洁净荧光灯，照度 ≥300lx；备用电源 ≥30%

UPS：核心设备（涂布机、FFU、粒子计数器）UPS 不间断供电

自控系统（EMS）：

温湿度、压差、粒子浓度24h在线监控+记录

FFU群控、空调变频联动、报警追溯

数据可接入LMIS/MES系统

十、消防（洁净室高风险）

防火等级：二级

灭火系统：CO?/惰性气体（忌水）；严禁喷淋直喷设备区

排烟：洁净区机械排烟，补风 ≥排烟量50%

疏散：2个以上安全出口；疏散距离 ≤30m

十一、验收必测项（第三方检测）

1. 粒子浓度（0.3μm/0.5μm）

2. 压差梯度

3. 温湿度波动

4. 气流流型（烟雾测试）

5. 防静电电阻

6. 洁净室密封性（烟雾/压力衰减）

7. VOC浓度与防爆报警

8. 照度、噪声（≤65dB）

十二、2000㎡光学保护膜涂布车间（十万级+局部百级）参考配置

洁净装修（彩钢板+环氧+圆弧角）

HVAC：MAU+FFU+干盘管，恒温恒湿±1℃/±5%RH

三级过滤+ULPA（百级区）

全室防静电+接地网

防爆排风+VOC处理

人净：2套双人双吹风淋室+更衣

自控EMS+UPS

上述表格适用于光学保护膜（PET、AR、AF、防眩、防爆膜等）智能化实验室，所有仪器支持数据串口上传、对接LMIS实验室信息管理系统，实现自动采集、数据留存、溯源管理、智能化管控。

一、 核心定位：LIMS 是什么？

LIMS（Laboratory Information Management System，实验室信息管理系统），就是实验室的 “数字化中枢”。它把人员、设备、样品、流程、数据和标准全部管起来，实现了实验室从 “人工纸质记录” 到 “数字化、自动化、标准化” 的跨越，是智能化实验室的核心软件平台。

二、 模块拆解：

我们从中心向外拆解，每个模块都是实验室智能化不可或缺的一环：

1. 中心模块：实验室管理系统 LIMS

这是整个架构的核心，所有业务、数据、流程都在这里汇聚和流转，实现统一管控。

2. 左侧管理模块（基础资源管控）

实验人员管理：

包含人员清单、培训管理（培训记录）、人员评价，实现人员资质、权限和绩效的全生命周期管理，确保实验操作的合规性。

实验流程管理：

定义实验分类、实验主题、实验步骤，把实验室的操作流程标准化、线上化，避免人工操作的随意性。

实验设备 / 用品管理：

对原料、设备、耗材进行台账管理，包括设备校准、维护、耗材库存预警，保障实验资源的可用性和可追溯性。

3. 右侧业务与数据模块（核心业务闭环）

样品管理：

覆盖样品全流程：采样→收样→制样→发样，实现样品从进入实验室到流转、分析的全程追踪，避免样品混淆或丢失。

方法标准库：

管理实验判断标准，支持标准方法的上传与维护，确保所有实验都遵循统一、规范的方法。

业务管理：

处理客户基本信息维护、业务员跟进记录，实现业务订单、客户对接的数字化管理。

实验检测管理（核心流程）：

分为内部 / 外部检测任务，通过实验任务录入、设置流程、任务分配、参考方法标准，触发 “进行实验” 环节。

实验后自动生成实验数据，系统根据方法标准自动判断，输出实验结果，形成完整的业务闭环。

知识库：汇总国家标准、行业标准、地方标准、ISO 标准及其他标准，为实验检测提供权威依据，也方便随时查阅调用。

结合上图，我们可以看出，LIMS是实验智能化的地址，对于智能化实验室来说：

第一、我们要做到数据的统一：把设备数据、实验数据、人员数据全部打通，解决了传统实验室 “数据孤岛” 的问题。

第二、实验流程自动化：样品流转、任务分配、数据记录都由系统驱动，减少人工干预，降低错误率。

第三、标签合规与溯源：所有实验过程、数据、人员操作都可追溯，符合新材料研发的合规要求，也为后续 AI 模型训练提供了高质量数据。

第四、提升效率：标准化流程 + 自动化管理，大幅缩短实验周期，这也是你之前提到的 “研发效率提升 5-10 倍” 的基础保障。

广州华创工程专注实验室建设、洁净厂房投资规划、设计施工、仪器配置、运营管理、实验室认证/认可等，是一家优秀的实验室整体解决方案专业服务提供商。欢迎您的来电咨询。

新材料实验室智能化建设不是一件一蹴而就的事件，未来还有很多的路要走，有很多准备工作要做，

在疫苗的研究与开发阶段，我们一般要完成病原体选择与毒株的筛选以及基因克隆等过程，谈到基因克隆，必然少不了PCR技术，因此PCR实验设备也是疫苗研发不可缺少的一环，当然，除此以外，还有一些常见的实验室设备也是必不可少的：

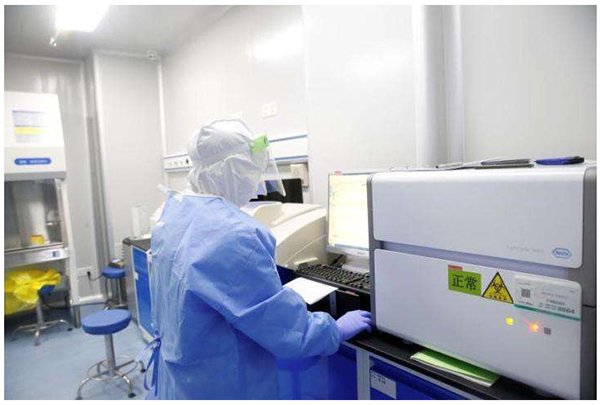

图一、PCR仪

1.分子生物学设备：

- PCR仪（聚合酶链式反应仪器）：用于扩增DNA或RNA序列，对于基因克隆和病原体基因分析至关重要。

- 电泳系统（如琼脂糖凝胶电泳、聚丙烯酰胺凝胶电泳）：用于分离和分析DNA、RNA或蛋白质。

- 质谱仪：分析蛋白质结构，确认抗原序列，以及进行代谢物和小分子鉴定。

- 测序仪：进行DNA或RNA测序，帮助理解病原体基因组结构。

2. 细胞培养设备：

- 二氧化碳培养箱：提供细胞生长所需的恒定温度、湿度和CO2浓度。

- 细胞计数器：快速准确地测定细胞数量，如自动细胞计数器。

- 倒置生物显微镜：如奥林巴斯IX73，用于观察细胞生长状态和形态变化。

- 超净工作台/生物安全柜：在无菌条件下操作细胞，防止污染。

图二、二氧化碳培养箱

3. 蛋白质表达与纯化设备：

- 发酵罐/生物反应器：用于大规模培养表达抗原的宿主细胞。

- 层析系统：如亲和层析、离子交换层析柱，用于抗原的纯化。

- 超速离心机：分离细胞碎片、浓缩蛋白质。

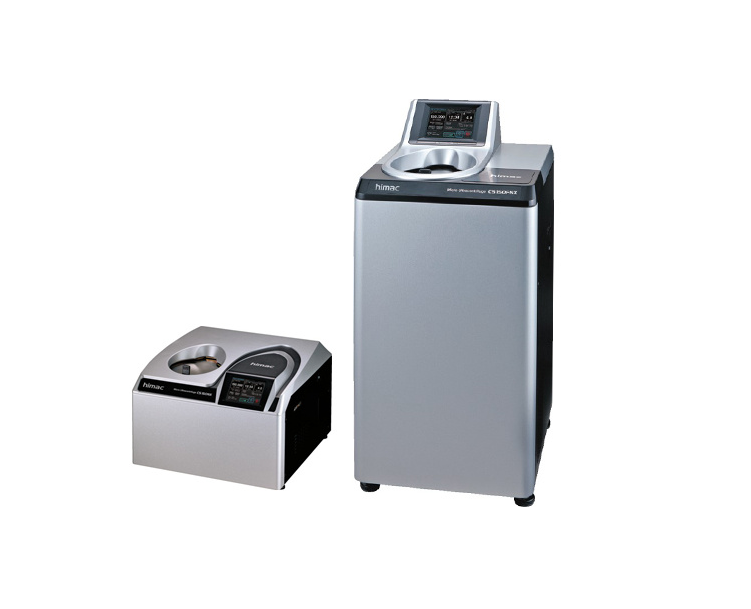

图三、超速离心机

4. 免疫学检测设备：

- 酶联免疫吸附试验(ELISA)设备：评估抗原抗体反应，检测疫苗免疫原性。

- 荧光显微镜或流式细胞仪：分析细胞表面标记和细胞内因子，评估免疫细胞反应。

5. 生物安全设备：

- 生物安全柜：处理潜在感染性材料时保护操作者和环境。

- 负压实验室：对于处理高风险病原体，如BSL-3或BSL-4实验室。

6. 通用实验室设备：

- 冷冻离心机、冷藏冷冻设备：样本保存和前处理。

- 显微镜、微量移液器、离心管、培养皿等基础实验耗材和工具。

7. 数据分析与文档管理设备：

- 高性能工作站和服务器：用于处理大量数据，如基因组数据和蛋白质结构数据。

- 实验室信息管理系统(LIMS)：追踪实验记录，管理样品和试剂信息。

以上设备仅是疫苗研发过程中的一部分，实际配置会根据研究的具体需求、实验室条件和资金情况有所调整。

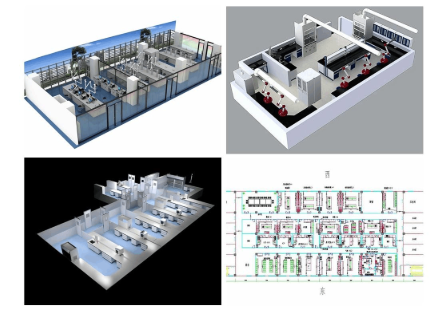

图一、广州实验室建设规划草图

1. 行业资质：

- 查看公司是否具备相关的行业资质，如建筑装饰工程专业承包资质、安全生产许可证等。

- 了解公司的成立年限和历史业绩，优先考虑那些有丰富实验室建设经验的公司，特别是有成功完成类似项目案例的。

2. 专业能力：

- 评估公司的设计团队是否专业，能否根据实验室的具体用途（如生物安全、化学分析、电子检测等）提供科学合理的布局设计。

- 考察其是否能提供个性化定制服务，包括通风、水电、气路、净化等系统的专业设计。

3. 施工质量：

- 询问公司的施工管理流程，是否遵循严格的质量控制标准和安全规范。

- 要求参观正在施工或已完成的项目现场，亲自验证其施工质量和管理水平。

4. 售后服务：

- 了解公司提供的售后服务内容，包括保修期、紧急维修响应时间、定期维护服务等。

- 评估公司的客户反馈和后续支持能力，良好的售后服务是长期合作的重要保障。

5. 价格与性价比：

- 获取多家公司的详细报价，比较各项费用明细，注意报价是否透明，是否有隐含费用。

- 结合以上所有因素综合考量性价比，而非仅仅依据价格做决定。最便宜的不一定是最合适的，要确保投资能带来长期价值。

通过上述五个方面的考量，您可以更全面地评估和筛选出最适合您需求的广州实验室建设公司。同时，不要忽略与公司代表的直接沟通，良好的沟通理解能力也是项目成功的关键。

1. 安全第一：安全是实验室建设的首要原则。确保实验室设计符合国家及地方的安全标准，包括但不限于紧急洗眼站、消防设备、通风系统、应急出口等安全设施的配备。同时，建立严格的安全操作规程和应急预案。

2. 功能区域划分：实验室应合理规划为不同的功能区，如准备区（用于教师准备实验材料）、实验操作区（供学生进行实验）、观察记录区、洗涤区及储藏区等。这样的布局有利于实验流程的顺畅和管理。

3. 设备与器材：根据教学大纲要求配备必要的实验设备和器材，如显微镜、解剖工具、培养皿、试管、烧杯、生物模型、标本等。同时，考虑未来教学需求，选择一些多功能或可升级的设备。

4. 照明与通风：良好的照明对于观察实验细节至关重要，应采用自然光与人工光源相结合的方式。通风系统要能有效排除有害气体和异味，保证室内空气清新。

5. 信息化建设：利用现代信息技术，如数字化显微镜、多媒体教学系统等，可以增强学习互动性和直观性。考虑设置网络接入点，便于查阅资料和在线学习。

6. 环保与可持续：鼓励使用环保材料和可再生资源，推广绿色实验理念，减少化学药品的使用，实施废弃物分类处理。

7. 师资培训：实验室建设的同时，应加强对教师的实验操作技能和安全管理能力的培训，确保他们能够有效地指导学生进行实验，同时处理突发情况。

8. 学生参与度：设计实验室时考虑学生的参与感，比如设置学生展示墙，展示优秀实验报告或创新作品，激发学生的学习兴趣和主动性。

9. 管理制度：建立健全实验室管理制度，包括设备使用登记、维护保养、学生行为规范等，确保实验室的长期有效运行。

中考生物实验室的建设是一个综合性的项目，需要从安全、教育功能、环境等多个角度综合考虑，以构建一个既安全又高效的生物学习平台。
