无尘车间传递窗怎么选？类型与参数详解

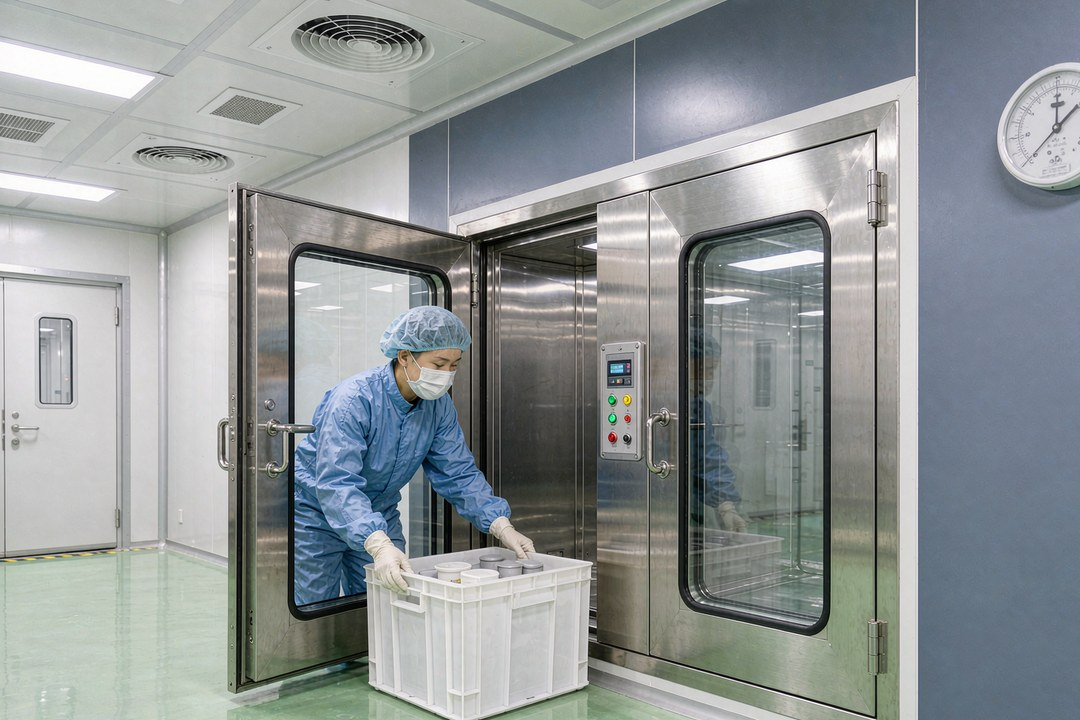

无尘车间建成后，人员与物料都要有专门的进出通道：人走风淋室，物走传递窗。传递窗是设置在洁净区与非洁净区之间、以及不同洁净等级区域之间的物料传递设备，两侧箱门互锁、不能同时开启，避免低等级环境的含尘空气直接灌入高等级区域。它单价不高，但选型是否合理，直接影响日常生产效率与洁净度保障。本文按类型、参数、避坑三个层面，把传递窗怎么选讲清楚。

一、传递窗的三种类型

按工作原理，传递窗分为普通型、风淋式、层流式三类，洁净等级要求越高，越需要带净化功能的型号。

1. 普通传递窗：互锁缓冲

箱体内无风机，仅靠双侧门电子或机械互锁实现“一开一关”，依靠开关门节奏减少污染带入，适用于十万级（ISO Class 8）及以下的一般洁净区域，如外包装清理后向内间送料。

2. 风淋式传递窗：吹淋除尘

自带风机与高效过滤器，物料放入后双侧门锁定，循环风吹淋物料表面约15-30秒后再开启内门，适合万级（ISO Class 7）车间传递周转箱、原辅料等对表面洁净要求较高的物料。

3. 层流式传递窗：持续洁净气流

顶部设高效过滤器（常见H14），工作时在腔内形成单向层流气流，传递全程维持洁净保护，多用于GMP车间无菌灌装、微生物限度检查等高风险工序之间的物料交接。

三种类型价格与配置差异较大，建议在方案设计阶段就按工艺流线确定每个传递点的等级需求，避免后期补装开洞返工。

二、选型要核对的五个参数

1. 内腔尺寸与载重

按最大单件物料的外包装尺寸确定，常见内腔为600×600×600mm；托盘类物料需加大尺寸并核对底板承重，避免“窗小料大”被迫拆包造成二次污染。

2. 互锁方式

电子互锁反应快、可带声光提示，机械互锁结构简单、故障率低；无论哪种，验收时应现场测试双侧门不能同时开启。

3. 材质与板厚

接触物料面建议整体采用304不锈钢，板厚不低于1.0mm；预算有限的辅助区可做外彩钢板、内不锈钢的复合结构，但合同中应写明材质牌号。

4. 净化性能指标

风淋式看喷嘴出口风速与吹淋时间，层流式看工作区截面风速与高效过滤器效率；GMP项目还应索取出厂检漏、风速、互锁功能检测记录，便于验证资料归档。

5. 与围护结构的配套安装

传递窗洞口应在彩钢板排板时预留，箱体与墙体接缝用中性密封胶连续密封；带紫外灯、压差表的型号应与洁净室系统一并调试。

设备选型只是洁净车间投资的一部分，整体预算可在投资规划栏目中按分项逐项核对。

三、采购中的三个避坑要点

一防材质以次充好：201不锈钢与304外观接近，应要求供应商在合同中注明牌号并提供材质证明；二防功能虚标：到场验收先试互锁，再核对风淋风速或层流参数是否与合同一致；三防安装脱节：传递窗虽是标准设备，但开洞、密封、电路预埋都要与围护及机电施工统筹，建议交给具备设计施工总承包能力的工程团队统一协调，责任界面更清晰。

四、常见问题解答（FAQ）

问：无尘车间一定要装传递窗吗？

原则上人员与物料通道必须分开，物料进出洁净区应设置传递窗等缓冲设施；十万级以上区域及GMP车间，传递窗基本属于标准配置。

问：风淋式和普通传递窗怎么选？

看物料污染风险与车间等级：十万级一般区域选普通型即可；万级车间或物料表面洁净要求较高时选风淋式；无菌工序之间建议选层流式。

问：一台传递窗大概多少钱？500平车间配几台？

普通型约2000-5000元、风淋式约5000-12000元、层流式约10000-25000元；500平左右的车间通常按工艺流线设置2-4台，每条独立物料流线各一台。

问：传递窗应该装在什么位置？

应设在物料流线的必经节点，靠近脱包或外清间，避开人流频繁的通道口；两侧分别对应低等级区与高等级区，安装后核对区域压差梯度是否符合分级压差要求。
