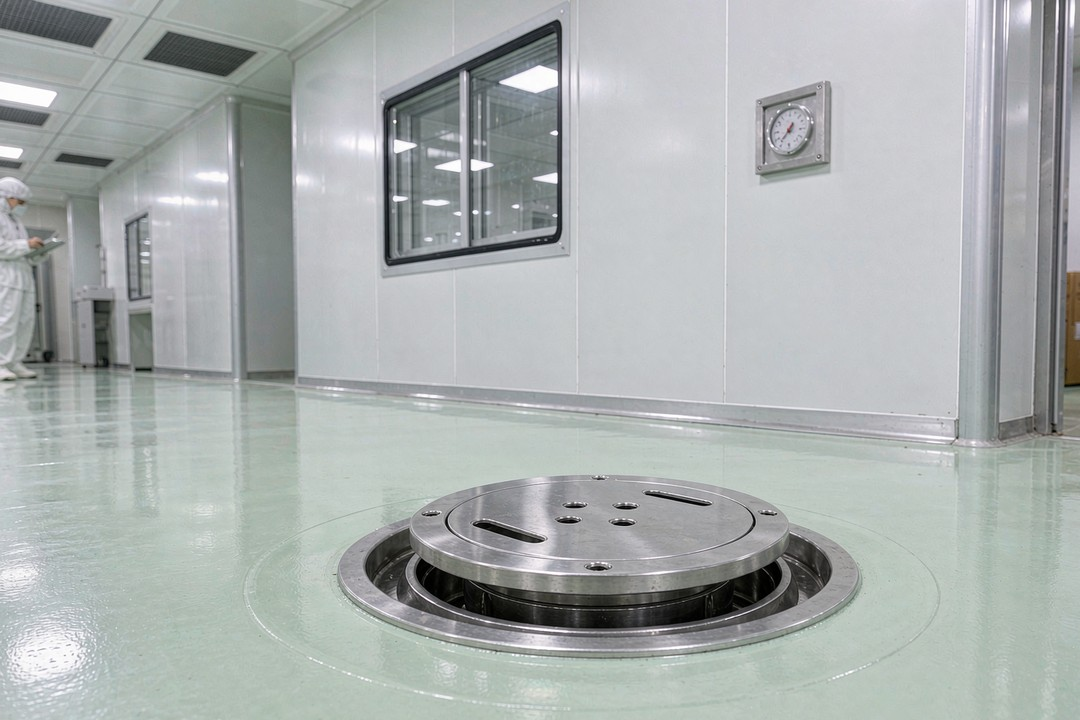

洁净车间里，地漏和排水系统是最容易被忽视的分项。围护、空调、地面都按洁净标准做了，若排水这一环没处理好，异味返溢、积水滋生微生物、下水倒灌淹水等问题会直接拉低洁净环境的稳定性。那么洁净车间地漏怎么选？本文从洁净区地漏与普通地漏的区别、常见类型与参考单价、选型维度、安装验收四个层面展开说明。
普通建筑地漏以排水通畅为主，洁净区的地漏还要满足三条硬要求：一是材质耐消毒、不生锈、内表面光滑不挂污，普遍采用304或316不锈钢整体成型；二是密封可靠，不排水时要能隔断下水道气体与洁净区的连通，防止异味和微生物返溢；三是便于清洁拆洗，篦子、密封芯、提篮都能快速取出，不留卫生死角。GMP相关规范强调洁净室内排水不得造成污染与积存，因此医药、食品行业对地漏的密封性与可清洁性要求更高。
洁净区排水多为间断性排水，地漏大部分时间处于"待机"状态。水封式靠存水弯里的水柱隔气，长期不用水封蒸发干涸就会失效；翻板式、磁吸式靠机械结构常闭，排水时自动开启。选型时要把"排水时通畅"与"不排水时密封"放在一起评价，而不是只看篦子大小。
下表给出华南地区市场参考价，具体以项目实际配置与工程量测算为准：
| 类型 | 典型做法 | 参考单价 | 适用场景 |
|---|---|---|---|
| 不锈钢水封洁净地漏 | 304不锈钢整体成型，深水封不小于50mm，配可拆提篮 | 200-500元/个 | 十万级及以下、排水较频繁的区域 |
| 不锈钢翻板/磁吸密封地漏 | 常闭翻板或磁吸密封盖，排水时自动开启 | 350-800元/个 | 万级及以上、间断排水的洁净区 |
| 不锈钢防倒灌地漏 | 增设止回防倒灌结构，双道密封 | 400-1000元/个 | 室外管网水位高、有倒灌风险的车间 |
| 带硅胶/记忆合金密封芯地漏 | 密封芯可整体取出清洗或更换 | 250-600元/个 | 需频繁冲洗消毒、注重防臭的区域 |
上述单价含地漏本体与常规安装人工；地面找坡找平、不锈钢排水管与管件、与围护及地面的收口处理通常另计。整个排水分项在洁净车间总造价中的占比一般不高（常在1%-3%），但返工代价远高于材料本身。预算如何在围护、空调净化、排水分项之间分配，可参考我们的洁净车间投资规划建议。
1. 洁净等级与行业规范。十万级（ISO Class 8）常规区域选深水封或翻板密封即可；万级（ISO Class 7）及以上、无菌制剂、体外诊断等GMP管控区域，建议采用常闭密封加可拆洗密封芯的组合，并在关键工序尽量少设地漏、能不设则不设。
2. 排水量与口径。按同时排水量选DN50-DN150口径，地坪清洗、设备排水的区域流量大，需加大口径并适当增加数量，避免为凑数量把篦子做大而牺牲密封。
3. 防臭与防倒灌。南方湿热地区、室外检查井水位较高的厂房，优先选带防倒灌结构的地漏；回南天高湿、消毒频繁的车间，密封芯要耐酸碱和一定高温。
4. 地面找坡与收口。地漏点位应结合地面找坡方向提前确定，坡度一般按1%-2%向地漏找坡，避免积水绕行；地漏与环氧地坪、彩钢板墙角交接处的收口要在设计阶段定好，后期开孔改动对地面和围护的破坏很大。
5. 与整体方案的配合。地漏点位涉及工艺排水、给排水与土建找坡三张图纸的交圈，建议在方案设计阶段统筹确定，可参考我们的洁净车间方案设计服务。
安装顺序上，地漏应在地坪施工前预埋定位，与排水管道连接后做灌水、通水试验，确认水封高度与排水通畅，再交地坪收口。验收阶段排水分项重点检查：地漏顶面与地面高差、密封件启闭是否灵活、水封是否有效、与地面交接处打胶是否连续饱满。洁净度与压差指标按GB 50591《洁净室施工及验收规范》检测；需要出具正式报告的，应由具备CNAS或CMA资质的第三方检测机构执行。日常使用中应定期向水封补水和清洗密封芯，长期不用的地漏可加盖或灌水养护。
总体如此。地漏是洁净区内与下水道相通的薄弱点，数量越多密封管理负担越重。原则是：工艺确有排水需求才设；高等级区域（如无菌灌装背景区）能不设则不设；确需设置时选常闭密封型，并纳入日常清洁规程。
不建议。普通地漏多为铸铁或普通不锈钢，水封浅、不耐消毒剂腐蚀、内表面粗糙易挂污，密封与可清洁性达不到洁净区要求。短期看似省钱，出现返臭、锈蚀后更换要破坏地坪，得不偿失。
以500㎡的十万级车间为例，设3-6个304不锈钢地漏，本体与安装约0.2万-0.6万元；升级为防倒灌型或增加不锈钢排水管时会有所上浮。相比围护与空调净化，排水分项占比小，但点位与找坡设计要提前做，避免二次开孔。
先看密封：水封是否干涸、翻板或磁吸是否被杂物卡住；再看管路：是否存在坡度不足、存水弯堵塞或通气管不畅；最后看设计：地漏数量与口径是否与排水量匹配。多数问题可通过更换密封芯、疏通管路和补水养护解决，反复出现的建议复核点位与坡度设计。
结语：地漏虽小，却关系到洁净车间的密封管理、防臭防倒灌与日常清洁效率。广州华创工程技术有限公司专注实验室装修设计与洁净厂房、无尘车间工程施工，可结合洁净等级、行业规范与地面做法，给出地漏与排水分项的经济性配置方案。如需排水分项选型建议或整套洁净车间报价，欢迎致电 18819480005，也可通过洁净工程施工中心了解更多案例与技术资料。
