做洁净车间预算时，大家习惯先问彩钢板、空调机组和FFU这些"大件"，往往忽略动力配套里的另一个花钱项——压缩空气与真空系统。制药、电子、食品等行业的工艺设备普遍依赖洁净压缩空气驱动与吹扫，部分工序还需要稳定负压。这部分造价在总盘子里占比不算大，但口径最容易被漏算或重复计算。本文按分项拆解市场参考价，并说明影响造价的关键因素。

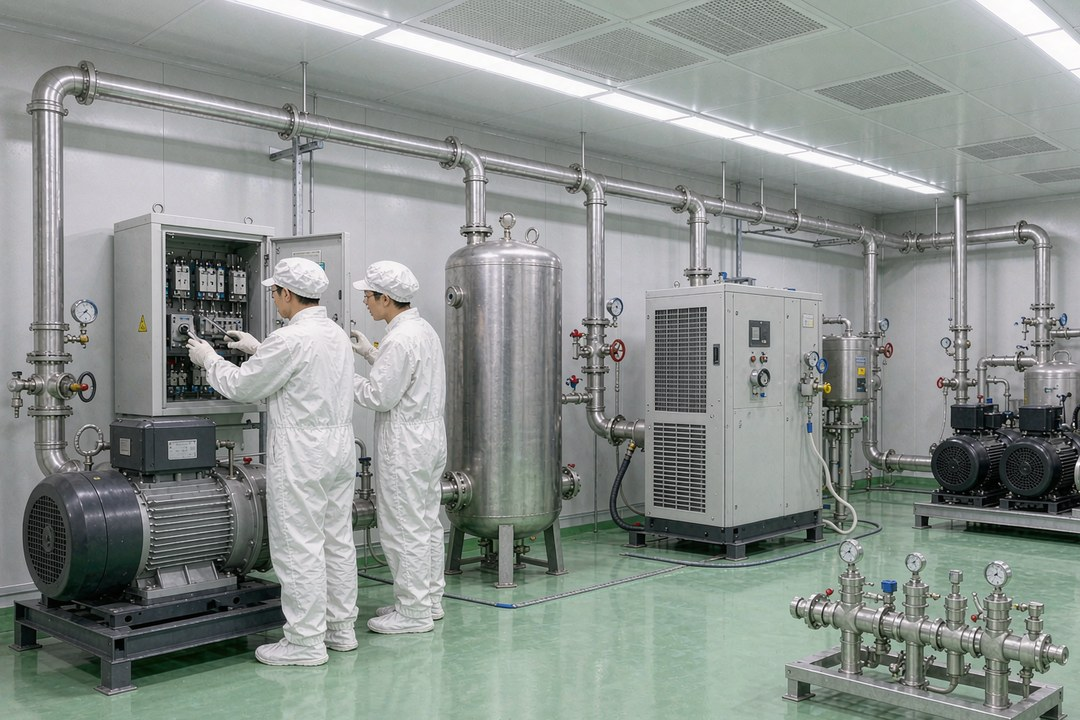

核心是螺杆式空压机，配套储气罐、冷冻式或吸附式干燥机、多级精密过滤器，把压缩空气处理到工艺要求的压力露点与含油含尘等级。接触产品或直接吹扫物料的用气，通常按GB/T 13277.1的空气质量等级选型；制药行业还常要求无油空压机，或喷油机加深度过滤的方案，并通过露点、含油量检测加以验证。
包括真空泵、缓冲罐、真空管路与阀门，常见于真空吸吊上料、中央真空清扫、包装工序、实验室真空歧管以及半导体、光伏等工艺负压需求。用点分散且连续用真空时，采用集中真空泵站比各工位单独配小真空泵更省电，噪音也更低。
车间内的用气阀门箱、减压阀组、快接接口和流量计量，单价不高但数量多，是报价里最容易出现的漏项。
下表为常见配置下含设备、材料与安装调试的综合参考区间，不含空压机房的土建改造与电力增容费用：
| 分项 | 主要内容 | 参考造价（元/㎡） |
|---|---|---|
| 螺杆空压机组 | 空压机、储气罐、干燥机、多级过滤器 | 40—120 |
| 压缩空气管道 | 不锈钢或脱脂处理管道、阀门、支架 | 25—80 |
| 真空系统 | 真空泵、缓冲罐、真空管路与阀件 | 30—100 |
| 末端用气点 | 减压阀组、阀门箱、快接与计量 | 10—40 |
合计约100—330元/㎡，一般占洁净车间综合造价的3%—8%。十万级（ISO Class 8）车间用气点少时取下限，万级（ISO Class 7）及以上、电子或半导体类用气大户取中上限。整体预算的分项口径，建议结合洁净车间投资规划一起核对，避免漏项与重复计价。
空压机按工艺用气量加余量选型，压力露点要求从3℃级提高到-40℃级（冷冻式换吸附式干燥机）、含油等级提高，设备与后处理成本都会明显上升，无油机与喷油机的整机价差可达1.5—3倍。
一般用途可用镀锌管或碳钢管；接触产品的洁净压缩空气通常要求不锈钢管并做脱脂处理，管件、安装与检测费用相应增加。
只有几处吸吊点的间断用真空，配小型机组即可；需要连续大抽速的中央真空系统，泵组、缓冲罐与消噪措施都要相应加大投入。
关键工序通常要求空压机一用一备；变频机组贵一些，但用气负荷波动大时电费节省明显，部分项目两三年内可收回差价，具体以用气负荷测算为准。
设计可参照GB 50029《压缩空气站设计规范》与GB 50235《工业金属管道工程施工规范》，验收按GB 50591-2010《洁净室施工及验收规范》执行。空压站宜布置在非洁净区并做好消声减振；管道穿洁净区墙体的孔洞要做气密封堵，避免破坏洁净区密封性；管道安装完成后进行压力试验、吹扫以及露点、含油量检测，涉及产品接触气体的项目建议委托具备CNAS或CMA资质的第三方机构出具检测报告。设备基础与管线路由应与洁净围护、风管在同一阶段深化排布，减少现场返工，具体可参考实验室装修设计方案的统筹思路；工序穿插与成品保护的注意事项，可参考无尘车间工程施工的相关介绍。
答：取决于工艺而不是洁净等级。制药、电子、食品车间的气动设备、吹扫与包装工序普遍需要压缩空气，通常要配；只做环境受控、没有气动工艺的洁净区域则可以不配，签约前先盘点工艺用气清单再定容量。
答：按100—330元/㎡的参考区间估算，大约5万—17万元。用气点少、没有真空需求的项目可控制在10万元以内；无油机组加不锈钢脱脂管道的配置则偏向区间上限。
答：喷油螺杆机的压缩空气会携带微量油雾，直接接触物料或内包材存在污染风险。GMP相关要求下，常见做法是选无油机，或喷油机加多级过滤并做含油量与露点检测，按GB/T 13277.1的等级判定是否达标。
答：真空吸吊、中央清扫、真空包装、实验室多工位真空歧管等需要连续稳定负压的场合，建议按总抽速与极限真空单独设计泵站并设缓冲罐稳压；仅个别工位间断使用时，小型机组即可满足，不必上集中系统。
空压与真空系统看似配角，却直接关系到工艺设备能否稳定运行。按用气负荷定容量、按产品接触要求定品质等级、把备份与检测要求写进合同，是控制这部分造价的三个关键。如果你的项目需要洁净车间或实验室的空压真空系统设计与施工，欢迎致电 18819480005 咨询，广州华创工程技术有限公司提供从方案设计、系统集成到验收的一体化服务。
