洁净车间能不能守住洁净度，除了送风量和过滤器，压差控制是另一道关键防线。压差设计不合理，走廊和辅房的含尘空气会倒灌进洁净区，相邻房间之间污染交叉，实测粒子数反复超标、怎么加换气次数都压不下来。那么洁净车间压差控制怎么选？本文讲清压差标准数值、机械式余压阀与电动风阀联动三种方式的对比、造价参考与设计施工要点。
洁净室的原理是让空气"定向流动"：通过维持房间之间的静压差，让气流从高洁净区流向低洁净区，阻止污染物反向渗透。常规车间做正压梯度；生物安全实验室、PCR实验室、微生物检测室则相反，要做负压梯度，把污染"锁"在房间里。方向做反，越通风越脏。
按GB 50073《洁净厂房设计规范》与GMP的通行口径：不同洁净等级房间之间静压差不低于5Pa，洁净区与非洁净区之间不低于10Pa，洁净区与室外之间不低于10Pa；GMP无菌生产区相邻功能间压差一般按10Pa以上设计并设压差监测。负压区同样按5-10Pa一级做梯度设计。数值并非越大越好，压差过大开门费力、风量浪费，还会加大缝隙渗风噪声。
人员物料通道设缓冲间或气闸室，双门互锁、不同时开启，缓冲间压差取两侧房间之间的过渡值；物料传递用互锁传递窗。门缝、传递窗与彩钢板壁板的密封质量，是压差能维持住的物理基础，密封不到位再好的控制设备也补不回来。
| 控制方式 | 工作原理 | 适用场景 | 造价与维护 |
|---|---|---|---|
| 手动风阀/定风量阀（基础型） | 调试阶段手动平衡送回风阀，用定风量阀锁定各支路风量 | 房间数量少、干扰因素少的十万级及以下车间 | 造价最低，定风量阀约200-600元/个；但抗扰动差，排风设备启停后需人工再调 |
| 机械式余压阀（自平衡型） | 弹簧或重力式余压阀装在墙/回风管上，超压自动开大泄压，欠压自动关小 | 单间洁净室或小系统的辅助稳压 | 无需电源、结构简单，约300-1200元/个；精度一般、响应较慢，需定期检查阀板 |
| 电动风阀+压差传感器联动（智能型） | 微差压变送器实时监测，DDC/PLC自动调节电动风阀开度或风机变频 | 多房间、频繁开门、通风柜等排风设备启停多的GMP车间 | 精度高、数据可记录，但造价高、依赖调试质量，需纳入自控维保 |
造价方面，指针式压差表约150-400元/个，微差压变送器约300-800元/个，电动风阀（含执行器）约600-2500元/个，小型DDC联动监控按点位一般1万-5万/套。压差控制分项通常只占洁净车间总造价的3%-8%，但它直接决定洁净度能不能"守住"，预算不建议在这里过度压缩。投资在等级、房间数量与自控深度之间怎么统筹，可参考我们的洁净车间投资规划建议。
1. 先画压差梯度图。从最高洁净级别区到门厅逐级递减，每一级差5-10Pa；负压区反向设计。图纸阶段就把每间房的压差目标值标出来，调试时逐间核对。
2. 风量平衡算清楚。送风量=回风量+排风量+维持压差的泄漏风量，泄漏量按门窗缝隙估算，并预留10%-15%的调节余量。风量没算够，压差靠阀是"调"不出来的。
3. 门与缓冲配套。气闸室双门互锁、加装闭门器，洁净门选带密封条的气密门；门缝密封与壁板打胶质量在隐蔽验收阶段重点检查。

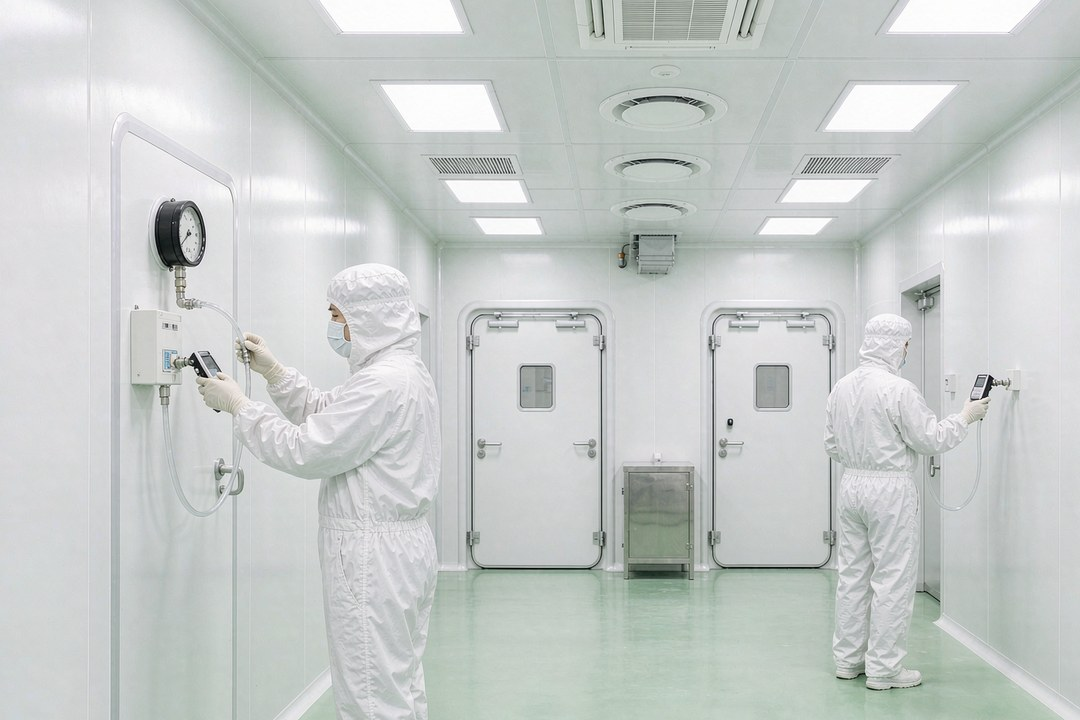

4. 取压点位置讲究。压差传感器和压差表的取压口避开送风口正下方与门口涡流区，取压管加装防堵过滤器，壁挂表安装在便于巡检读数的高度，避免读数失真误判。
5. 与排风设备联动。通风柜、生物安全柜、工艺排风的启停会打破系统平衡，联动逻辑（风机变频、新风补风、风阀跟随）应在设计阶段写入控制方案，不能等装完再想。整体压差与气流组织应在设计阶段统筹，可参考我们的洁净车间方案设计服务。
误区一：装了压差表就算有压差控制。压差表只是"仪表"，压差能否维持取决于风量平衡与调节手段。只装表不配调节能力，超标了也只能干着急。
误区二：一次调好之后不再维护。过滤器容尘阻力上升、风阀执行器漂移、密封条老化都会让压差慢慢跑偏，应把压差巡检纳入日常维保，发现趋势性下降及时处理初中效过滤器。
误区三：所有房间都做正压。生物安全实验室、微生物与PCR实验室需要负压梯度保护，正负压方向做反，污染物会从污染区流向清洁区，风险反而放大。
常规洁净室与相邻低洁净等级房间不低于5Pa，与非洁净区、室外不低于10Pa；GMP无菌生产区相邻功能间按10Pa以上设计。负压房间按工艺要求反向取5-10Pa一级。具体数值以设计文件和工艺规范为准。
房间数量少、排风设备启停少的十万级及以下车间，用定风量阀加余压阀即可满足要求；房间多、频繁开门或有通风柜等变排风设备的GMP车间，建议电动风阀加压差传感器联动，并做在线监测记录，稳定性和可追溯性都更好。
按"风量平衡→过滤器阻力→门缝密封→取压管堵塞→排风设备运行状态"的顺序逐项排查。初中效过滤器容尘后阻力上升导致送风量下降，是运行期最常见的原因，清洗或更换后多数可以恢复。
按GB 50591《洁净室施工及验收规范》和GMP要求，关键房间应设压差监测装置；无菌生产区建议选用可输出信号的差压变送器并接入自控系统自动记录，便于日常巡检追溯与GMP验证。第三方复测时可请具备CNAS或CMA资质的检测机构执行。
结语：压差控制是洁净车间里"看不见的那道防线"，选型不求堆配置，而求与工艺、房间数量和排风特点相匹配。广州华创工程技术有限公司专注实验室装修设计与洁净厂房、无尘车间工程施工，可结合洁净等级、平面布局与排风工艺，给出压差控制与净化空调的整体配置方案。如需压差设计建议或整套洁净车间报价，欢迎致电 18819480005，也可通过洁净工程施工中心了解更多案例与技术资料。
