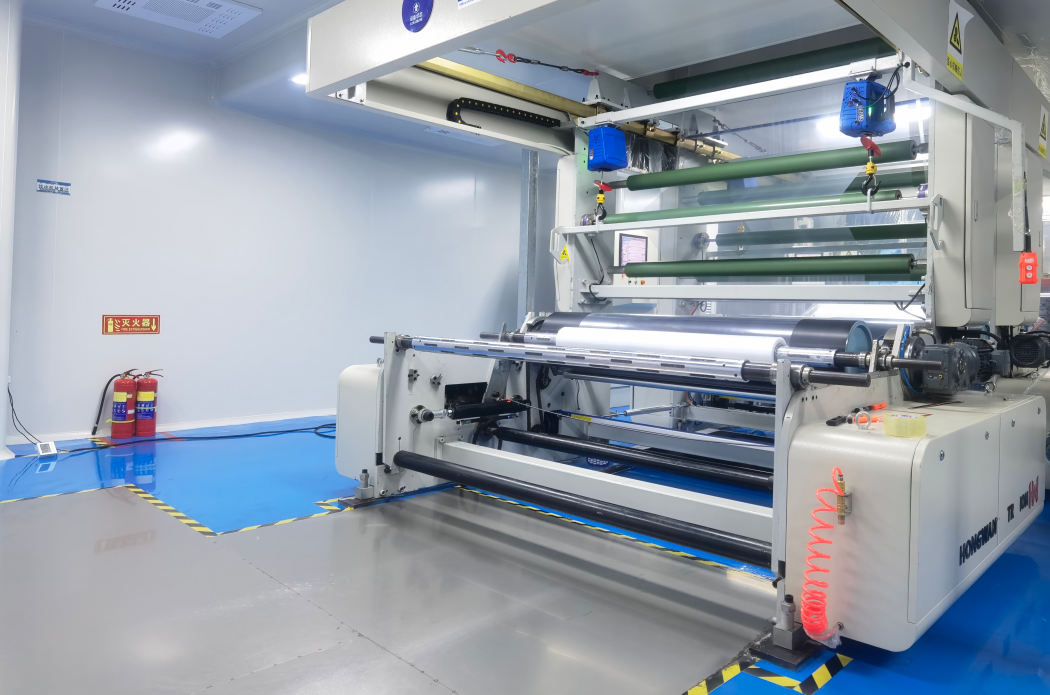

在无尘车间建设这一块，华创是专业的，我们也做过不少涂布生产车间，下面，我们就针对广东（中山、惠州、东莞）几大涂布产业园区的光学保护膜涂布无尘车间（2000㎡、十万级/局部万级/百级）的建设要求与规范，按国标+行业强制点逐条列出，方便业内人士进行参考：
一、执行的核心国标/行标
1. GB 500732013 洁净厂房设计规范（强制）
2. ISO 146441:2015 洁净室及相关受控环境
3. GB 504722008 电子工业洁净厂房设计规范
4. GB 500192015 工业建筑供暖通风与空气调节设计规范
5. GB 12476 可燃性粉尘环境电气设备（防爆）
6. GB 50316 工业金属管道设计规范（纯水/氮气/真空）
二、洁净度等级（光学保护膜涂布必分级）
涂布头/涂胶区（核心）：ISO 5级（百级）
≥0.5μm粒子 ≤3,520 个/m3
涂布/烘箱整体区：ISO 6级（万级）
≥0.5μm粒子 ≤352,000 个/m3
分切/熟化/检测/包装：ISO 7–8级（十万级）
≥0.5μm粒子 ≤3,520,000 个/m3
人净/走廊/辅助区：ISO 8级（十万级）
压差（严防倒灌）
洁净区 ? 非洁净区：≥10 Pa
高洁净 ? 低洁净：≥5 Pa
梯度示例：涂布区(+30Pa) → 缓冲区(+20Pa) → 走廊(+10Pa)
三、温湿度（光学膜涂布生命线）
涂布区：23±1℃；55±5%RH，露点 ≤40℃（防结露）
烘箱出口/冷却区：23±2℃；45–60%RH
分切/熟化：23±3℃；45–65%RH
波动限制：温度≤±0.5℃/h；湿度≤±3%RH/h
四、空气净化与气流组织（重点）
1）过滤配置（三级+末端）
新风：G4初效 → F8中效 → H13高效（≥99.97%@0.3μm）
核心区（百级）：ULPA（≥99.9995%@0.1μm）+ FFU
2）换气次数（最低）
百级：≥50次/h
万级：≥25次/h
十万级：≥15次/h
3）气流组织（防颗粒沉积）
涂布头：垂直层流，风速 0.35–0.45 m/s，顶送地回
烘箱/通道：乱流（顶送侧回）
严禁涡流、死角；粒子从产生到排出 ≤5秒
五、建筑与围护结构（不产尘、不积尘、易清洁）
1）材料要求
地面：防静电环氧自流平，电阻 10?–10? Ω，坡度 ≤0.5%
墙板：50mm 防静电玻镁彩钢板，表面不锈钢/环氧涂层，R≥50mm圆弧角
顶板：同墙板，承重 ≥50kg/㎡（FFU/风管）
门：气密洁净门，带观察窗；尺寸 ≥1.2m×2.1m
窗：双层钢化玻璃，密封胶条，不可开启
2）布局规范
人货分流：人员通道 ≥1.2m；物料通道 ≥1.8m
工艺流程：涂布 → 预烘 → 固化 → 冷却 → 分切 直线布置，避免交叉
设备间距 ≥1.2m；主通道 ≥1.5m
六、防静电（光学膜致命缺陷：静电击穿/吸附颗粒）
全室铜排接地网，接地电阻 ≤1Ω
地面/墙板/吊顶防静电涂层，点对点电阻 10?–10?Ω
设备、机壳、金属管道等电位联结
人员：防静电服+鞋+手环；风淋室带静电释放
关键工位：离子风机/静电消除器
七、VOC与防爆（涂布有机溶剂必做）
烘箱/涂胶区独立防爆排风，换气 ≥30次/h
有机溶剂浓度在线监测（如甲苯、乙酸乙酯），报警值 ≤25% LEL
风机/电机/电气：Ex d 防爆等级
排风末端：活性炭吸附+RTO，达标排放（GB 37822）
八、人净与物流（防止人员/物料带尘）
1）人员流程（逐级净化）
换鞋 → 一更（脱外衣） → 二更（穿洁净服） → 风淋室（双人双吹，≥1.5m×2m） → 洁净区
2）物料流程
原料 → 外清 → 缓冲间 → 传递窗（紫外杀菌/自净） → 洁净区
九、电气与自控
照明：洁净荧光灯，照度 ≥300lx；备用电源 ≥30%
UPS：核心设备（涂布机、FFU、粒子计数器）UPS 不间断供电
自控系统（EMS）：
温湿度、压差、粒子浓度24h在线监控+记录
FFU群控、空调变频联动、报警追溯
数据可接入LMIS/MES系统
十、消防（洁净室高风险）
防火等级：二级
灭火系统：CO?/惰性气体（忌水）；严禁喷淋直喷设备区
排烟：洁净区机械排烟，补风 ≥排烟量50%
疏散：2个以上安全出口；疏散距离 ≤30m
十一、验收必测项（第三方检测）
1. 粒子浓度（0.3μm/0.5μm）
2. 压差梯度
3. 温湿度波动
4. 气流流型（烟雾测试）
5. 防静电电阻
6. 洁净室密封性（烟雾/压力衰减）
7. VOC浓度与防爆报警
8. 照度、噪声（≤65dB）
十二、2000㎡光学保护膜涂布车间（十万级+局部百级）参考配置
洁净装修（彩钢板+环氧+圆弧角）
HVAC：MAU+FFU+干盘管，恒温恒湿±1℃/±5%RH
三级过滤+ULPA（百级区）
全室防静电+接地网
防爆排风+VOC处理
人净：2套双人双吹风淋室+更衣
自控EMS+UPS
